使用CAD绘制带扬声器电话机图形符号

1、打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

2、使用直线工具，绘制一条横线和一条竖线，如下图。

3、使用镜像工具，将横线镜像到竖线的左侧，如下图。

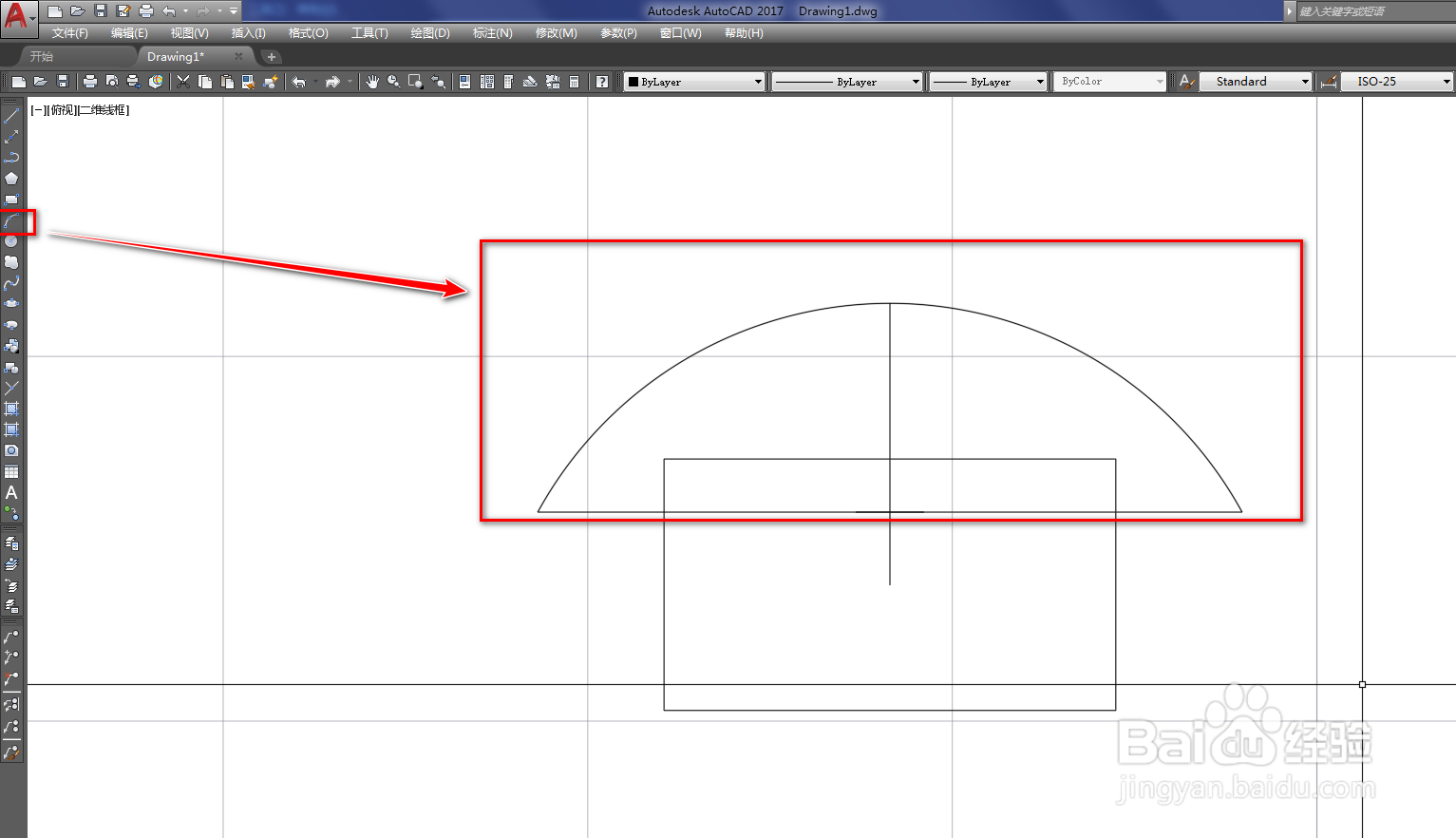

4、使用弧线工具，以三点的方式，绘制一条弧线，如下图。

5、使用修剪工具，将矩形内多余的线段修剪掉，如下图。

6、选中多余的线段，使用删除工具将其删除，如下图。

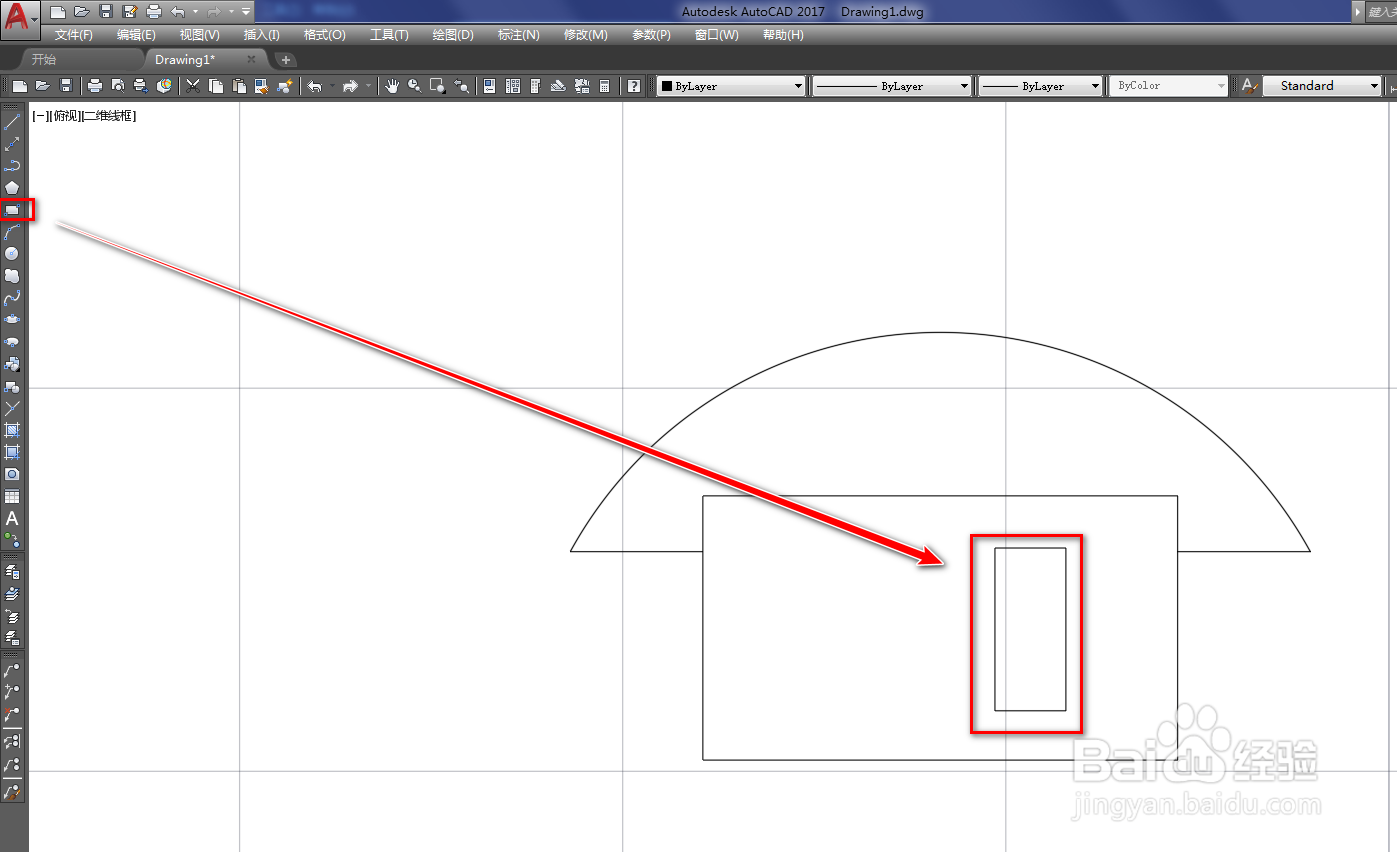

7、再次使用矩形工具，在矩形内部绘制一个小的矩形，如下图。

8、使用移动工具，先关闭正交，将其移动到大矩形的中心，然后打开正交向右移动，如下图。

9、使用直线工具，连接两个矩形对应的顶点，就得到了需要的带扬声器电话机图形符号，如下图。
