【CAD-006】如何用CAD输出高清图纸图片

1、打开图纸，快捷键：Ctrl+P，打印，调出打印对话框，打印机和绘图仪选中"Publish to webJPG.pc3"打印机。

2、点击上图对话框绘图仪厚度的特性，调出下图‘绘图仪特性编辑器’，选择自定义图纸尺寸--->添加--->创建新图纸--->下一步。

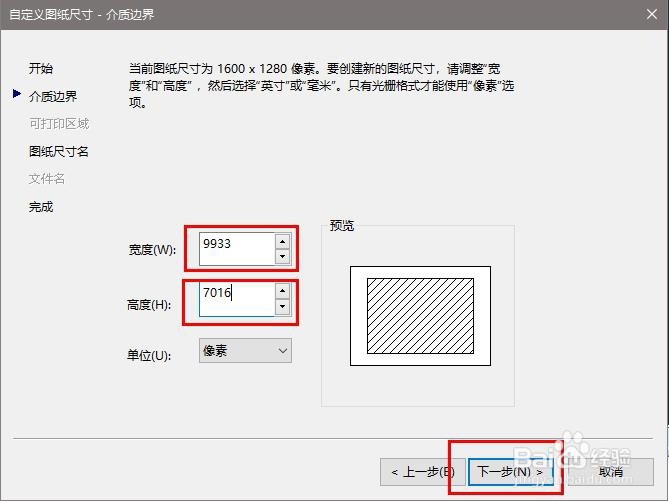

3、在弹出的自定义图纸尺寸中，按以下计算填入对应的宽度和高度数值，宽度：841*300/25.4=9933px，高度：594*300/25.4=7016px，单位选择像素，单击下一步。

4、图纸尺寸命名，如下图所示，名称自己要记住。单击下一步。

5、单击绘图仪特性编辑器的确定--->仅对当前进行设置--->确定。

6、打印模型中，打印范围：窗口，单击右侧窗口岳蘖氽颐按钮，框选打印图纸范围--->居中打印--->打印样式：monochrome.ctb---->图形方向:横向--->确定。

7、选择图片保存路径，点击确定。

8、查看图片，效果如下图。
