【GIS制图】格网属性及设置外框标注

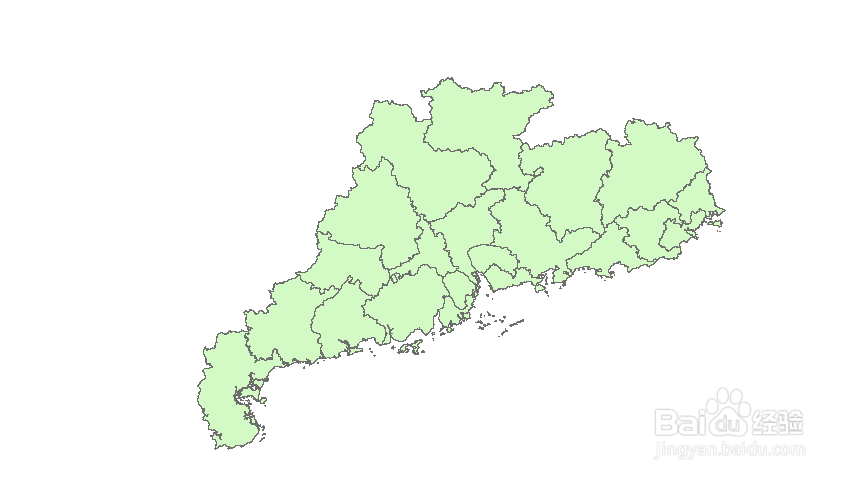

1、切换到【布局视图】

2、对图层右键【属性】——选【格网】选项卡——【新建格网嘉滤淀驺】——我这里选了【方里格网】，根据需要自行选择即可——【下一步】。最后记得存储为【随数据框变化……】完成后【应用】，效果如图。

3、记得在选中所需格网情况下，再选择【属性】。

4、选择【轴】选项卡，之溱碳叛鹤前创建的格网在地图的上下左右均有轴及标注，根据需求将勾去掉。（这里我去掉了【上】、【右】的勾）

5、选择【标注】选项卡，类似第四步的，标注我只勾选了【左】、【下】；

6、原有的标注方式是 整数位黑色+小数位灰色及上标，想要设置成整数位和小数位都是黑色且不上标，可将【标注样式】下拉选择【格式化】。

7、之后可在【其他属性】里设置小数位数，此处我选择保留两位小数。

8、选择【间隔】选项卡，可设置X、Y轴刻度，即经度纬度每间隔多少标注一次。

9、【应用】后效果图，但是没有外边框。

10、想要加个外边框，可在【框架】里设置边框的粗细及颜色。

11、应用后发现效果不太如意：标注及刻度轴都没有在外边框处，而是在里面。

12、在【数据框】选项卡里可进行设置。在【无裁剪】情况下，标注及刻度都跑回外边框处。

13、但有时候因为需要，我们选择了【裁剪至形状】，而这样会导致标注直接跑到地图上去。

14、可在【数据框】选项卡下将【裁剪格网和经纬网】前面的勾去掉，【应用】后效果如图。
