如何安装4G工业路由器

1、一、装箱清单当您开箱时请保管好包装材料，以便日后需要转运时使用。清单如下：4G工业路由器 F3X27主机1台无线蜂窝天线（SMA阳头）1根配套电源 1个以太网直连线1条使用说明书光盘1张RS232控制台线1条（选配）产品合格证产品保修卡

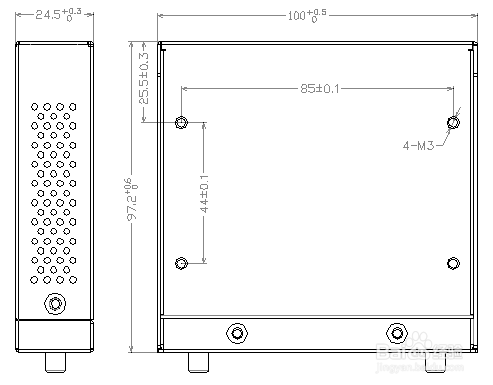

2、二、外形尺寸：外形尺寸如下图。（单位:mm）固定片与路由设备螺丝规格为：M3*5mm沉头螺丝。注：无固定片安装4G工业路由器螺钉为M3，螺钉锁进4G工业路由器的深度为3～4mm。

3、三、天线安装：无线广域网天线接口为SMA阴头插座（标识为“WAN”），将配套的无线蜂窝天线的SMA阳头旋到该天线接口上，并确保旋紧，以免影响信号质量。

4、四、SIM/UIM卡安装：安装或取出SIM/UIM卡时，先用尖状物轻顶SIM/UIM卡座左侧小圆点，SIM/UIM卡套即可弹出。安装SIM/UIM卡时，先将SIM/UIM卡放入卡套，并确保SIM/UIM卡的金属接触面朝外，再将SIM/UIM卡套插入抽屉中，并确保插到位。

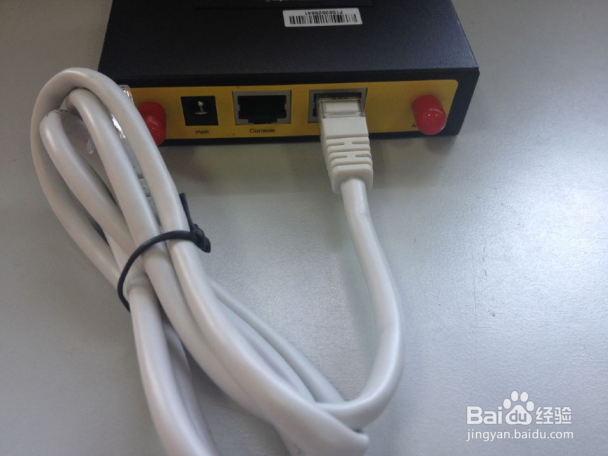

5、五、安装电缆：将网络直连线的一端插到4G工业路由器的网络接口上（标识为“ETH”），另一端插到用户设备的以太网接口上。网络直连线信号连接如下：

6、六、安装电缆：将RS232控制台线的RJ45端插到4G工业路由器的RS232接口上（标识为“Console”），另一端插到用户设备的RS232串行接口上。RS232控制台线信号连接定义如下：

7、七、电源说明四信4G工业路由器 F3X27通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，4G工业路由器采用了先进的电源技术。用户可采用标准配置的12V/1.5A电源适配器给4G工业路由器供电，也可以直接用直流5~36V电源给4G工业路由器供电。当用户采用外加电源给4G工业路由器供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过36V），并保证电源功率大于7W以上。推荐使用标配的12V/1.5A电源适配器。

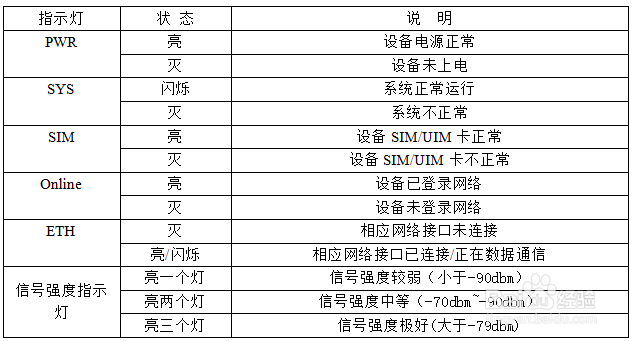

8、八、指示灯说明4G工业路由器提供以下指示灯：“PWR”、“SYS”、“SIM”、“Online”、“ETH”、“信号强度”。各指示灯状态说明如下表：

9、九、复位按钮说明四信4G工业路由器 F3X27设有一个复位按钮，标识为“RST”。该按钮的作用是将4G工业路由器的参数配置恢复为出厂值。方法如下：用尖状物插入“RST”孔位，并轻朕炔损腱轻按住复位按钮，约15秒钟后放开，此时，4G工业路由器会自动把参数配置恢复为出厂值，并在约5秒钟之后，4G工业路由器自动重启（自动重启现象如下：“SYS”指示灯熄灭10秒钟左右，然后又正常工作）。她那个真的就是酒店
