新手必备-快速分模补孔小技巧

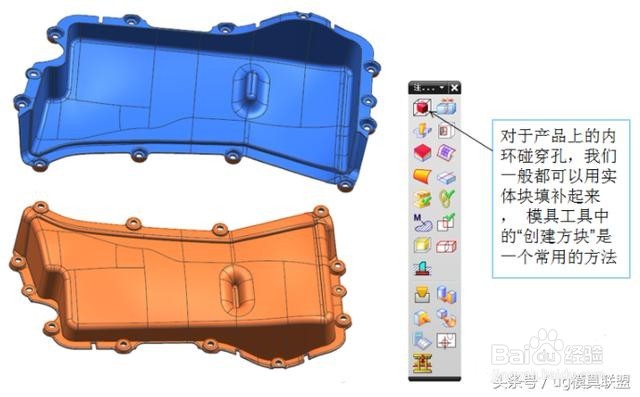

1、1. 对于产品上的内环碰穿孔，我们一般都可以用实体块填补起来，模具工具中的“创建方块”是一个常用的方法

2、2.另箍鲂遥哒外，还有一个好用的工具“修剪实体”，能够更加快速的将产品上的碰穿孔填补起来，填补好了之后可先移动到相关的图层 ，比如属于前模的放到10层，属于后模的放到20层

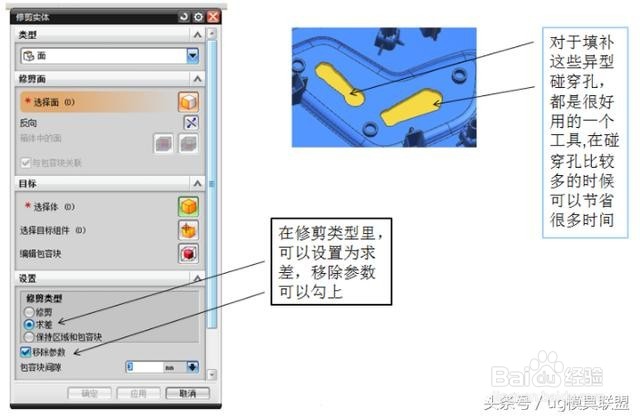

3、3.对于填补这些异型碰穿孔，都是很好用的一个工具,在碰穿孔比较多的时候可以节省很多时间

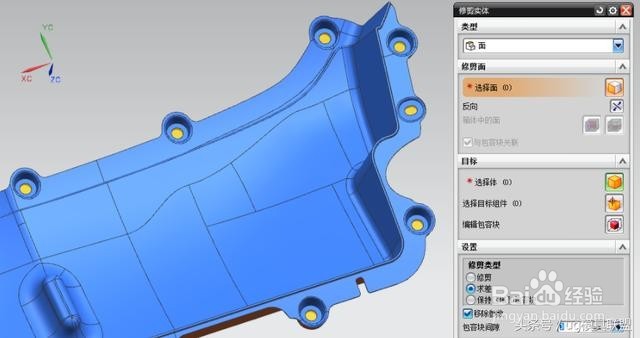

4、4.下面来介绍此命令的用法：将注塑模具向导打开——点击注塑模工具，找到“修剪实体命令”，修剪类型选择 求差并勾选移除参数，选择要补孔的面，然后选择应用，如下图所示

5、5.利用同样的方法快速将其他孔补上，结果如图所示：
