cad标注命令：cad中坐标标注的详细说明

1、在菜单栏格式中，设置点样式。再输入如下图所示的三点。

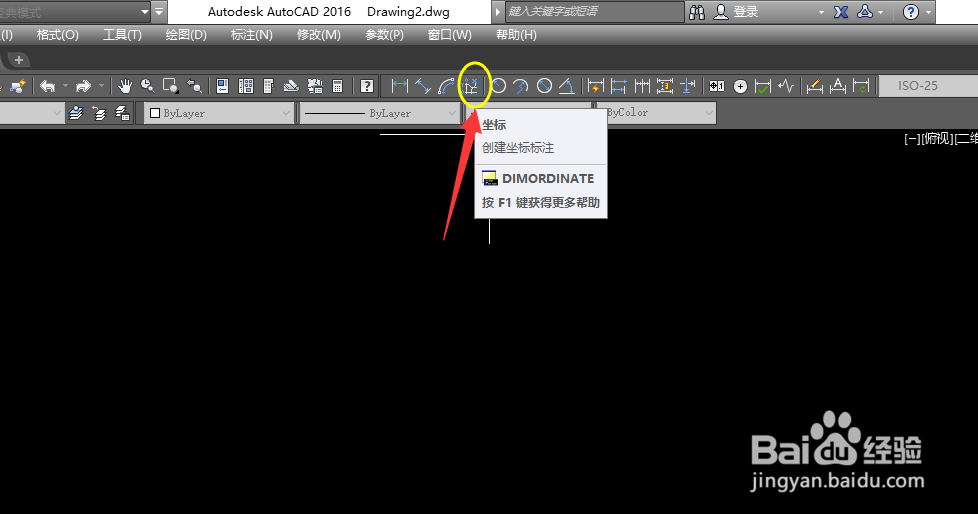

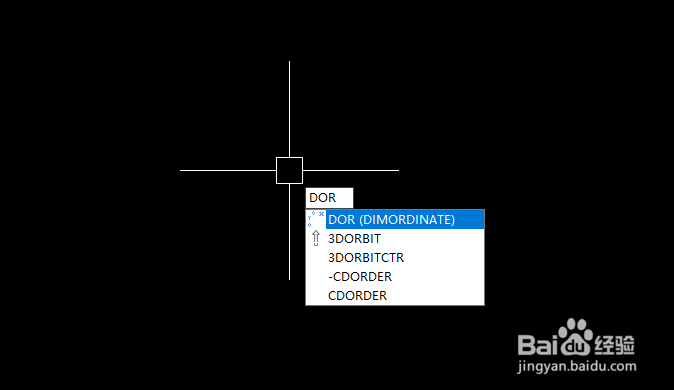

2、调用【坐标】命令（方法如下）：菜单栏：执行【标注】-【坐标】 工具栏：单击【标注】工具栏中的【坐标】按钮 命令行：在命令行中输入dor

3、调用坐标标注命令，点击点移动鼠标，鼠标往竖直方向移动，得X轴坐标，往水平方向移动得Y轴坐标，最后得到点的X，Y轴坐标。

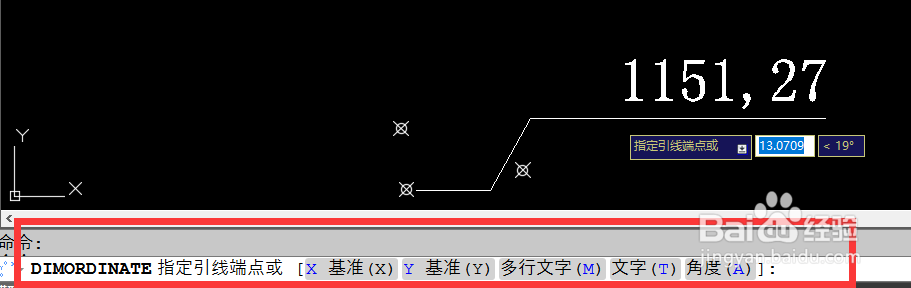

4、注意：调用坐标标注命令后，点击点后，命令提示栏显示。指定引线断点或[X基准(X)/孢亨槐溲Y基准(Y)/多行文字(M)/文字(T)/角度(A)]其功能与线性标注、对齐标注等[多行文字(M)/文字(T)/角度(A)]是一样的。

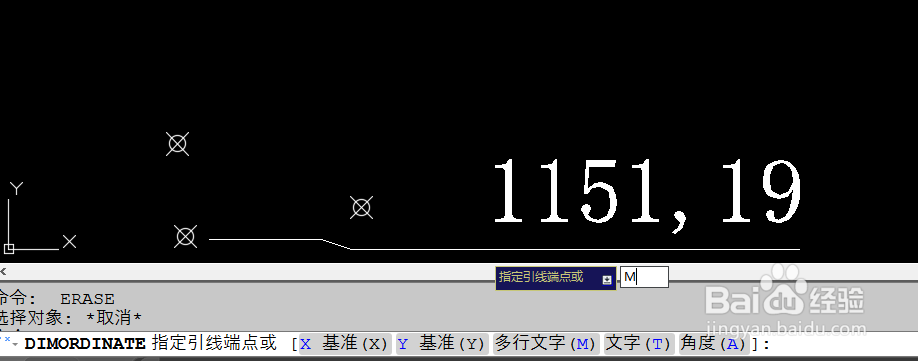

5、多行文字M：输入M，回车键或确认，便会出现文字格式编辑对话框，输入我们想要的尺寸值、符号等。

6、其他复杂图形的坐标标注操作与上述步骤类似。
