cad的打印样式设置

1、什么是打印样式？打印样式是配合图层设置对图形最终输出的文件，其中的设置跟图层设置相匹配，CAD打印输出默认的是颜色对象，所以在图层设置时需要考虑图层颜色的设置跟打印输出的线宽。换句话说CAD输出靠的就是图层的颜色，颜色对应打印样式中的线宽设置，这样才能确保输出图纸的清晰度和层次感，让整个图面更加美观。通常情况下室内施工图的最终输出图面表现主要是以黑色为主，有时也会为了图面搭配部分淡显和彩色，后面我会详细说明。

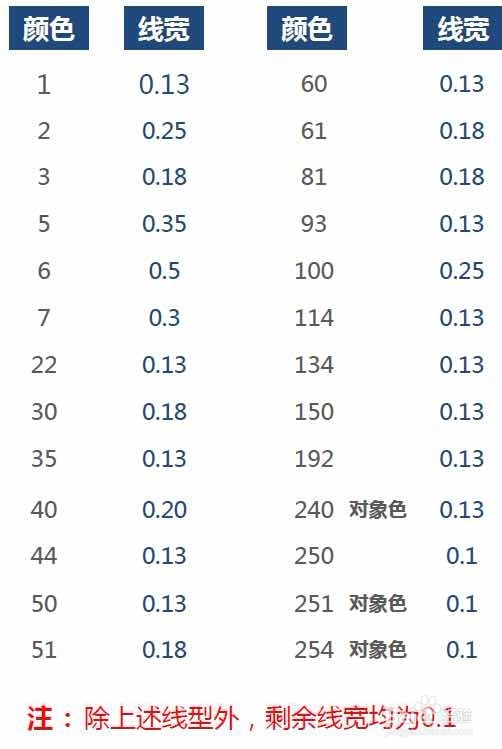

2、线宽的设置原则首先我们先来看下打印样式的界面是什么样的（如下图），在此界面可以设置打印样式中的颜薄本窭煌色对应特性栏中的打印颜色、淡显、线型、线宽等内容；其次设置这些的前提就是我们要理解在线宽的设置过程中基于哪些原则，设置多少维度的线宽才相对合理，那我们一起来看下打印样式中的线宽设置基于哪些准则；线宽的设置一般情况下分为三个大的层次就可以：粗、中、细，在此基础上增加次粗、次中、极细，整个图面就会更加有层次感，最后再搭配部分淡显和彩色表达，图面就会更加美观。所以说，当线宽层次达到六种时，此时层次感已经很丰富，这时需要在图层设置时把这些线宽根据绘制物体的不同有所区分例如：从墙体→固定家具→活动家具→完成面等这样从粗到细去设置，然后再在各个部分中间区分粗细，就基本可以控制图面的美观度相对较好。设计的线宽设置：

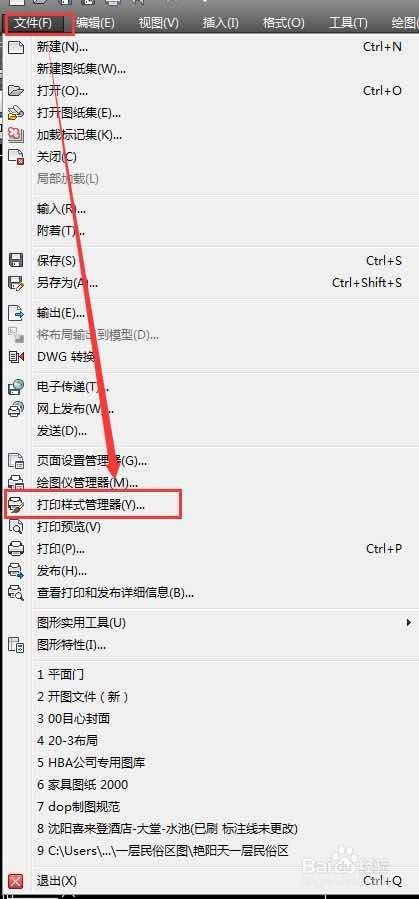

3、打印样式如何使用打印样式的放置位置在CAD界面的文件栏，选择打印样式管理器，调出打印样式位置文件夹，复制粘贴进去就可以。

4、注意1、大家可以根据自己的线性规范设置不同的颜色属性。也可以去网上找样式2、 线宽的设置主要还是为了图纸输出更加清晰，所以图纸输出成纸质能够看的清楚就是线宽设置的原则；3、淡显的使用一定不能够泛滥，建议只用于填充使用，造型及分割线不要使用淡显；4、对象色（彩色）的使用通常表达灯带或者部分填充使用，不建议大范围使用对象色；
