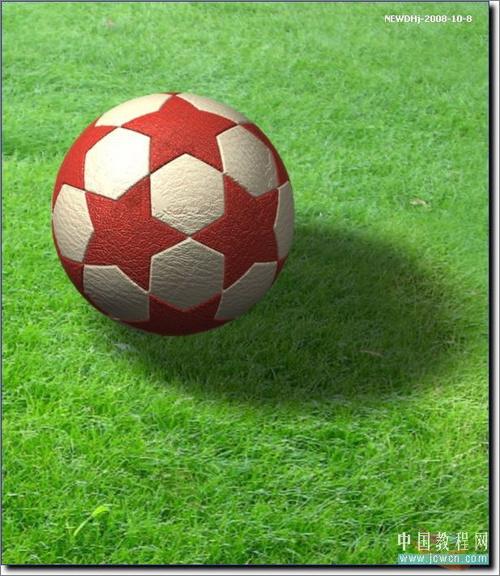

AutoCAD实例教程：打造漂亮五星足球

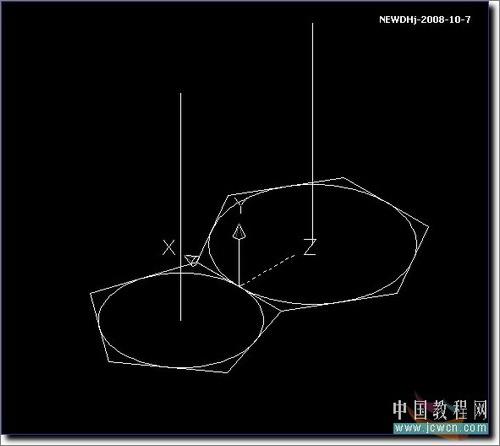

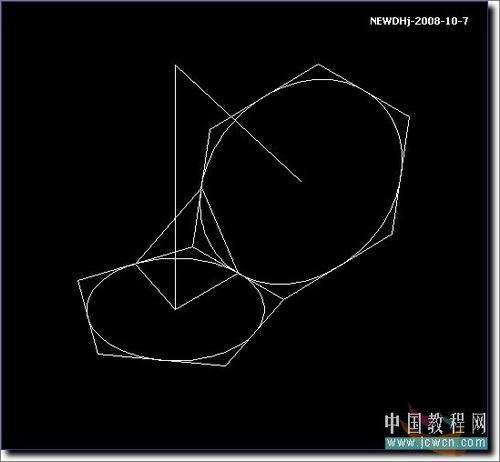

1、在俯视图画正五边形和正六边形边长取50（可以随意）。作辅助线如图：

2、旋转六边形中心垂线和五边形中心垂线相交（这两步与五分钟画足球相同）。

3、删除多余辅助线。以六边形中心线长为半径作圆。

4、此圆移动到六边形中心，作一条中心半径线。

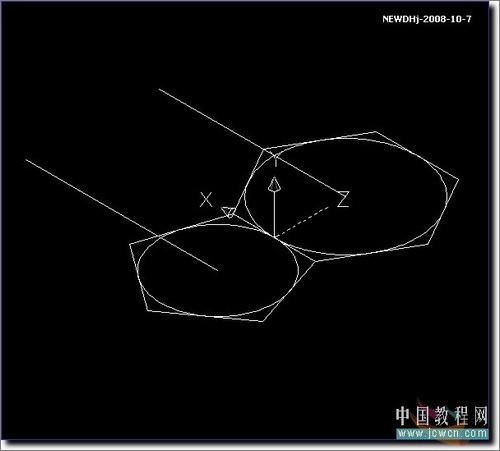

5、切换到西南等轴测视图，变换Z轴矢量UCS。

6、两条中心线旋转90°，垂直于等边形平面。

7、命令：AL，三点对齐。两条中心线连接点为球体中心点。

8、在五、六边形交接处中点作四条连线。

9、以中心点为球心画一球。

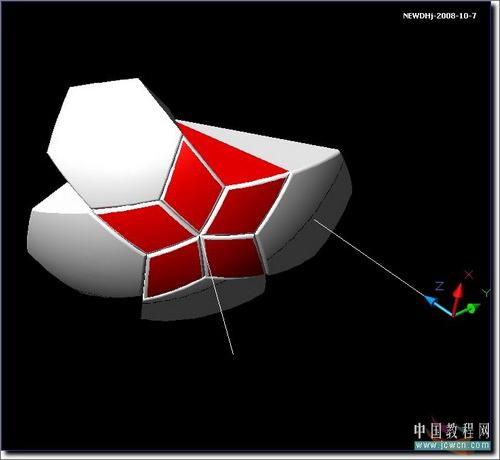

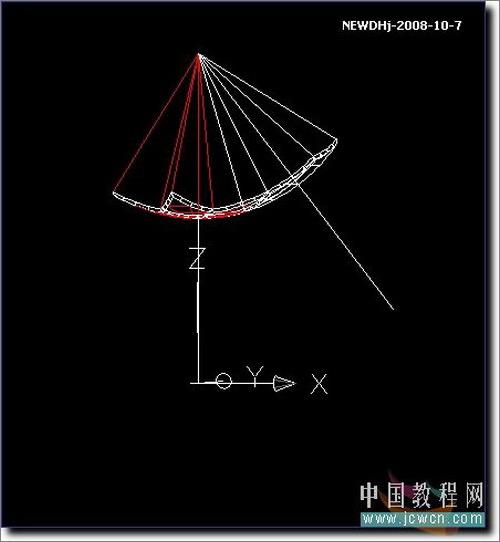

10、以四条连线的端点与中心点组成三点，做四次三点剖切。

11、倒圆角。

12、阵列5个（注意Z轴矢量UCS）。

13、另画一个同样的球。

14、同样方法做六次剖切。

15、倒圆角。

16、以正五边形中心线切换Z轴矢量UCS方向。

17、阵列5个。

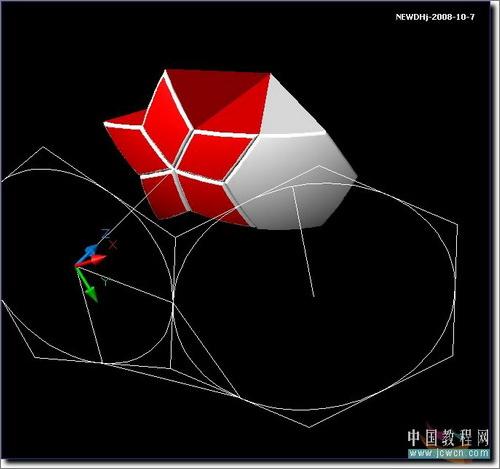

18、再以正六边形中心线切换Z轴矢量UCS方向，并删除一个正六边形。

19、阵列选择一个组合五星和一个正六边形。

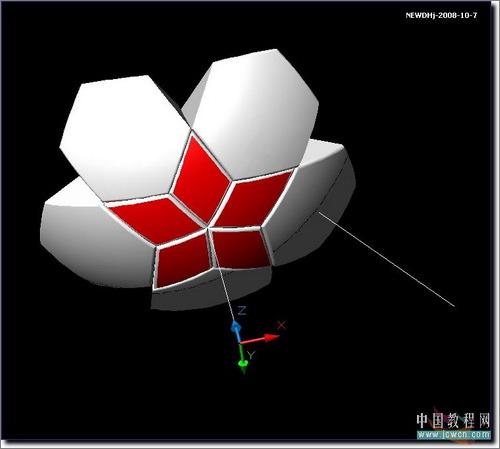

20、阵列3个。

21、回到上一个UCS，并删除一个组合五星。

22、阵列选择一个组合五星和一个正六边形。

23、阵列5个。

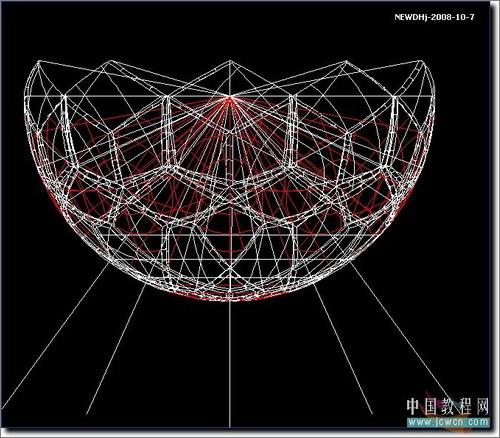

24、切换到左视图。

25、镜像全部。

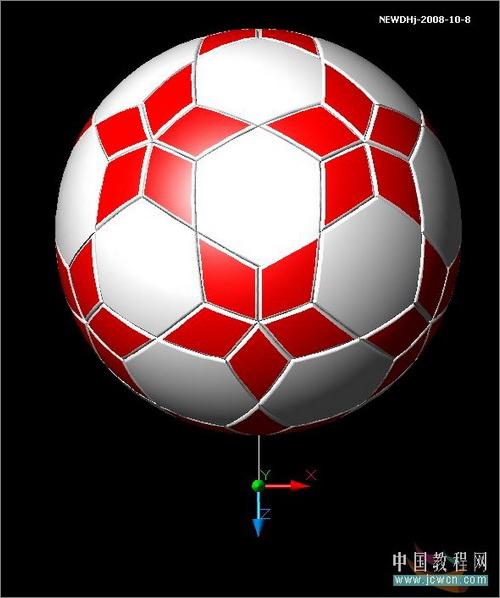

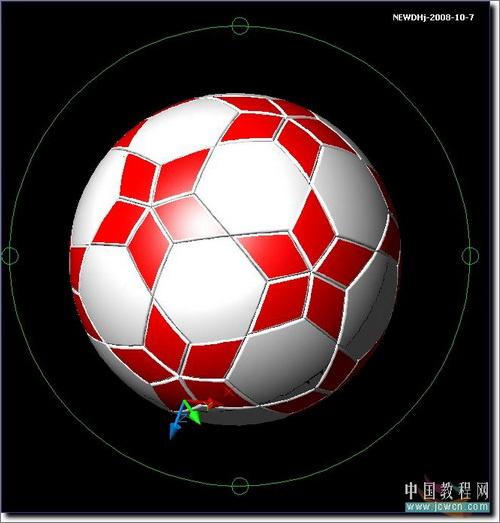

26、绕 X 轴的旋转角度 90°UCS。上半球以球心旋转36°。
