打开西门子STEP7-Micro/WIN通信配置的5种方法

1、正确安装的西门子S7系列PLC，上电自检。编程用的计算机与PLC之间的硬竭惮蚕斗件连接很简单，将PC/PPI电缆的PP朐袁噙岿I端连接到PLC的RS-485通信口，将PC/PPI电缆的PC端接到计算机的RS-232通信口（一般是COM1）。如果是手提电脑，需购买USB/PPI接口的电缆。

2、双击运行西门子STEP7-Micro/WIN编程软件。

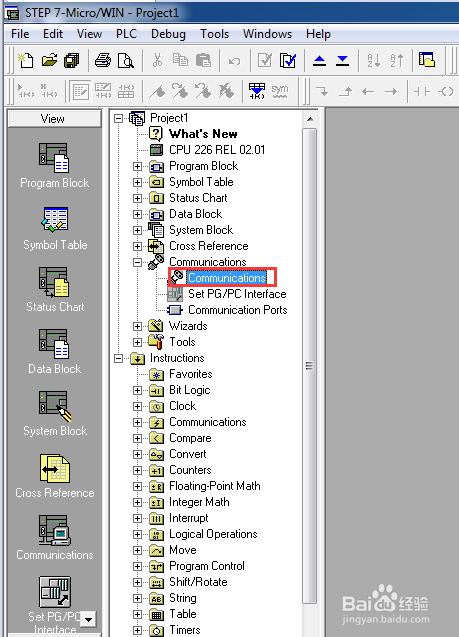

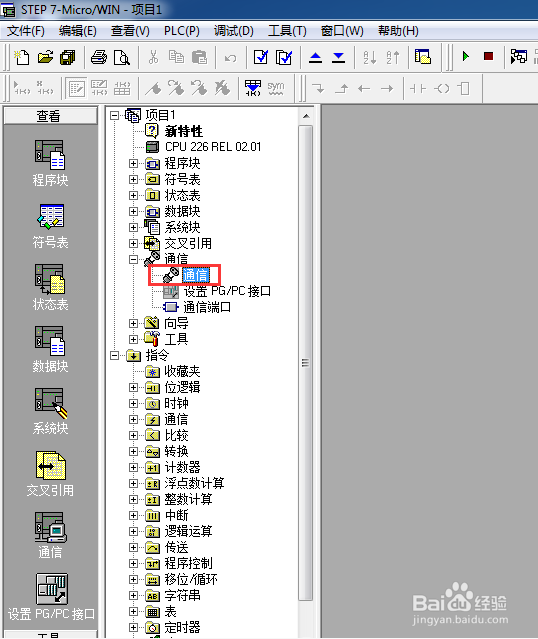

3、在“视图（View）”【又译“查看”】菜单中，单击选择“组件（Component）”>“通信（Communications）”。

4、跳出“通信（Communications）”的属性面板。

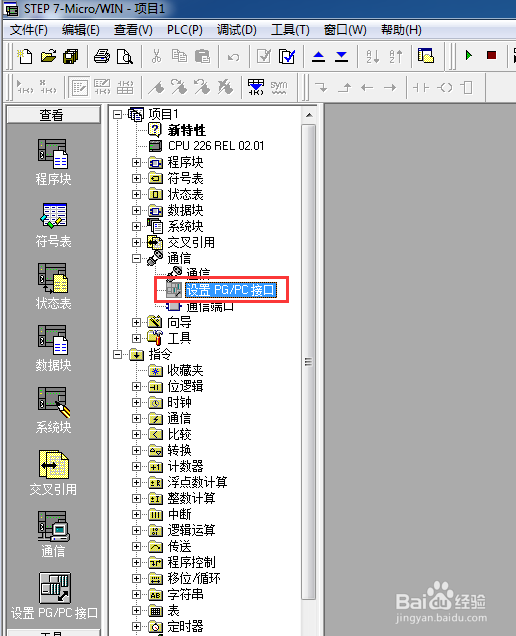

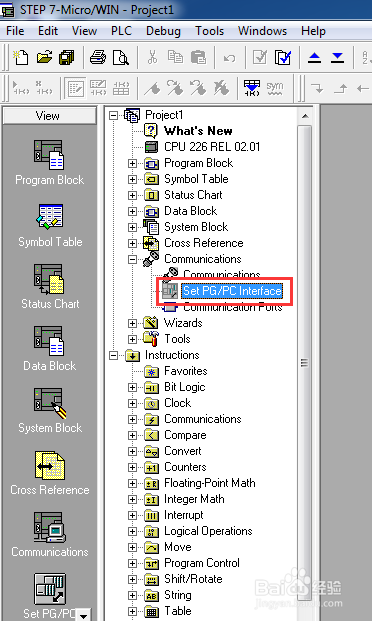

5、在属性面板单击左下角的“设置PG/PC接口（Set PG/PC interface）”，或单击右上角的“PC/PPI Cable （PPI）地址”。

6、进入接口编辑面板后，单击“属性（Properties）”。

7、弹出“属性（Properties-PC/PPI cable.PPI.1）”面板，先选择PC的连接方式（USB/COM1）；之后根据PLC的参数来选择PPI的相关参数，如红框所示。
