三层交换机和路由器简单组网实战

1、打开ensp模拟器，点击菜单栏新建按钮，新建一个拓扑图。

2、在拓扑图上放一个路由器，两台交换机，两个PC电脑，连接如下图所示。其中LSW1交换机做接入交换机，LSW2做核心交换机。

3、在LSW1交接机上右键，点击启动，并进行配置如下：system-viewvlan 10interfa艘早祓胂ce g0/0/2port link-type accessport default vlan 10vlan 20interface g0/0/3port link-type accessport default vlan 20interface g0/0/1port link-type trunkport trunk allow-pass vlan 10 20

4、在LSW2交接机上右键，点击启动，并进行配置如下：system-viewvlan 水瑞侮瑜batch 10 20 99interface g0/0/1port link-type trunkport trunk allow-pass vlan 10 20interface vlan 10ip address 192.168.10.254 24interface vlan 20ip address 192.168.20.254 24interface vlan 99ip address 192.168.99.1 24interface g0/0/2port link-type accessport default vlan 99ip route static 0.0.0.0 0 192.168.99.2 #这是去程到路由器的路径

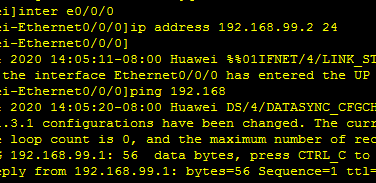

5、在路由器上右键启动，并进行配置如下：interface e0/0/0ip address 192.168.99.2 24quitip route-staitc 0.0.0.0 0 192.168.99.1 #这是回程到核心交换机的路径此时在路由器上ping交换机192.168.99.1的ip地址可以正常通信。

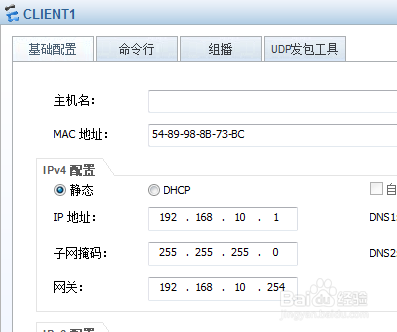

6、配置PC电脑的IP地址如下图所示。

7、使用Client1电脑在命令行ping另一台的ip地址可以正常通信。使用Client1电脑在命令行ping路由器ip地址也可以正常通信。
