表控-----TPC8-TDYJ表格程序控制器

1、主要技术参数1、输入输出路数：TPC8-8TD型8路输入/8路输出（包括1路脉冲输出）2、光电隔离：全部输入和输出光电隔离3、供电电源：直流24V/2A(强烈推荐使用开关电源)4、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路5、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V6、输出电流：每路输出电流300mA7、输入电压：0-24V范围内的开关量信号8、输入电流：每路输入电流<10mA9、输入控制：低电平有效或开关对地闭合有效10、设置行数：功能设置行数≥60行11、下载接口：RS-232串行接口12、外形尺寸：145mmX90mmX4

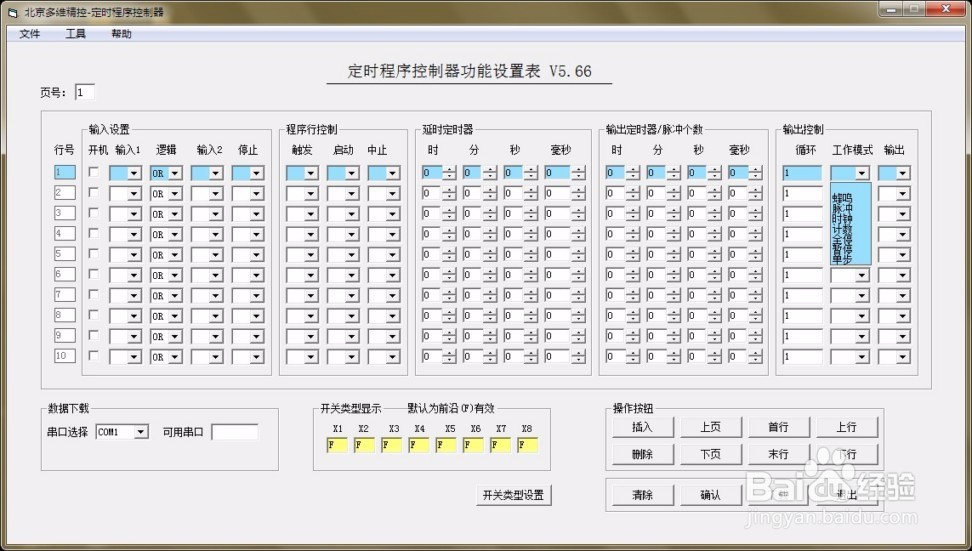

2、表格程序控制器操作应用十分便捷，适合不熟悉编程的人员用于设备控制之用。用功能设置表设置所需功能，简单的控制功能几分钟就可以设置完毕。下图是功能设置表，包括输入设置、逻辑关系设置、输出设置、延时设置、输出定时设置、循环设置、程序行控制的设置等，设置功能一目了然。

3、 基本功能通过设置能够实现：程序控制定时器、顺序定时控制、 逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。 应用领域： 各行业工业自动化控制，例如：机械自动化控制、服装机械控制、纺织机械控制、食品机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。以下示出通用接线示意图，输入可以连接开关、接点、感应开关等多种开关信号，输出可直接驱动电磁阀、继电器、指示灯、电磁线包，电阻等多种电器负载。实际使用中要根据设备控制的需要，来选择输入和输出连接的开关、传感器及输出驱动的负载，输入和输出完全根据实际需要来灵活安排，没有顺序的限制。

4、这是通用的接线示意图，输出是控制电磁阀和继电器，通过交流接触器可以控制交流电机等负载，输入端可根据实际情况配置输入开关和传感器的配置及接线。下图是近期即将供货的液晶屏控制器的换代产品：
