教你快速上手HT2550绝缘电阻测试仪

1、这项HT2550指针式绝缘电阻测试仪的结构图如图所示：

2、拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果，校验仪表指针在无穷大上，否则需调整机械调零螺丝⑦

3、用干燥清洁的柔软布擦去被试物的表面污垢，将高压测试线一端（红色）插入②LINE端，宛鳘艺荤另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一垮逆解仔端插入③GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响，将另外一根黑色测试线插入地端（EARTH）①端，另一头接于被试设备的外壳或地上。

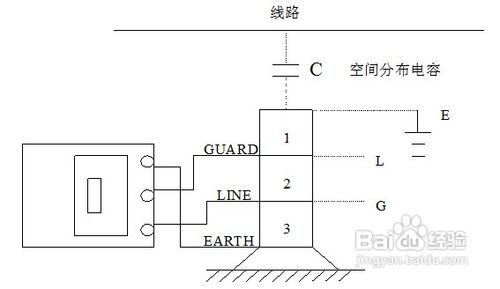

4、按下或锁定测试键⑩开奘疚豫枭始测试，当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰，采用图所示的接线进行测量
