RTWS型SF6微水测试仪使用方法

非常感谢使用该产品，他将会让您得到一个快速而准确的结果。

当您是第一次使用本产品时，敬请注意以下事项：

一、请先将被测气体管路接唁赋獭狍好，吹干内部水份。

二、开始测量，（调节流量计阀，也可打到最大不用），然后用测量管道上的针型阀调节流量，使流量到0.5-0.75位置。

三、打开电源开关，等数据稳定后读数、保存。测量结束后，关闭电源，气路，等待下次测试。

微水测量仪放置长时间不使用时，在测试管道和气室中会剩有部分空气，因此在第一次测试时，其中的高湿气体会影响其测试速度，因为被测SF6气体达到饱和前需要先要将空气中的湿气带走。所以我们会发现当测试第二台SF6电气设备及以后再测量的速度就会很快（2-3分钟）。

仪器面板说明

1、前面板

注：同时按下两侧的支架调解按钮，可以调节支架的角度。

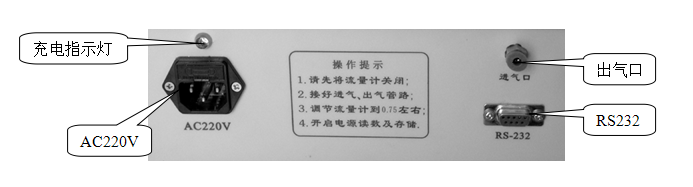

2、后面板

3、液晶屏

1、连接SF6设备

将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；

再把测试管道上的快速接头一端插入露点仪上的采样口；

将排气管道连接到出气口。

最后将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；

2、检查电量

本仪器推荐优先使用交流电。

使用直流电时，请查看右上角显示的电池电量，如果电量低于约20％，请关机充电后继续使用。

3、开始测量

首先全部打开面板上的流量阀，然后用仪测量管道上的针型阀调节流量，把流量调节到0.6L/M左右，开始测量SF6露点。

第一设备测量时间需要6分钟左右，其后每台设备需要2-3分钟。

4、存储数据

设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。

5、测量其他设备

一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。

6、测量结束

所有设备测量结束后，关闭露点仪电源。

菜单操作

在测量状态，通过确定键可以进入功能菜单，如图。

1、保存数据

在测量状态，通过长按“确定”键（2秒）可以进入功能菜单，按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存数据页面，保存数据时，可以根据设备进行编号。双击“左”键进入编号设置，设备编号最多为六位，可以通过“上”、“下”键增加数值大小，“左”、“右”键调整数据位数。输入编号后，按“确定”键保存编号，再按“确定”键，（此时等待2秒完成保存数据并自动进入功能菜单）。按“返回”键可以返回到实时测量界面。

2、查看记录

在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“查看记录”菜单，按“确定”键，进入查看记录页面。显示时从最后一个被保存的数据开始。可以按“上”、“下”键翻看数据。

双击“左”键进入当前数据删除，按“确定”键，可删除当前数据。按“取消”键可以返回上一级，此时不删除数据。

3、删除记录

在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“删除记录”菜单，双击“左”键指向“确任”；确按“确定”键，可删除所有数据，按“取消”键可以返回上一页此时不删除数据。

4、参数设置

在测量状态，通过按“确定”键可以进入功能菜单，双击“左”键进入，按“上”、“下”键选择修改时间、自动延时开关机、声音、自动欠压开关机等，按“确定”键，进入修改时间页面。通过“上”、“下”键可以增加时间数值，“左”、“右”键可以减小时间数值。输入小时、分钟、秒后，按“确定”键可以转到下一个修改域内。
