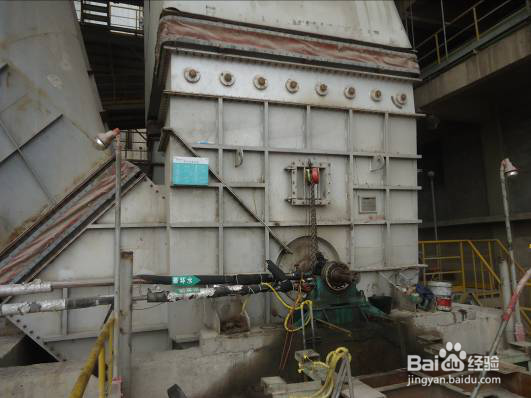

关于减速机磨损的在线修复新方案

1、按设备零件图纸尺寸和现场磨损情况，根据加工示意图准备专用修复模具。（模具图仅供参考，各相关尺寸请企属蟓彩瘵业到现场实际测量轴的相关尺寸，需要前轴肩尺寸、后轴肩尺寸、轴承位宽度）；拆卸轴承及相关零部件，保证有可操作空间

2、空试模具，检查配合情况。用乙炔焰烤出渗入轴颈表面的油脂，直到无火星为止，烘烤过程中控制金属。温度80℃以下，可分多次烘烤。

3、用磨光机打磨出金属原色。用无水乙醇清洗干净，要求表面处理后的轴颈干净、干燥、坚实、粗糙。

4、模具内壁薄薄涂2层803脱模剂，晾干备用。严格按照比例调和2211F材料，调和均匀无色差，将调和好的高分子材料涂抹于模具内表面和轴修复部位，保证一定厚度。

5、安装固定模具。正常固化时间为24小时（24℃），在这个基础温度上，温度每提升11℃，固化时间缩减一半，提升温度不能超过材料承受温度。通常情况下，将材料的自身温度加热到60-70℃，两小时就可以开机使用。
