超声测桩经验分享

1、平测以相同的标高同步升降，完成整桩检测

2、斜测将发射换能器和接受换能器置于不同高度上同步提升，分析两次测试的声学参数异常的测线，来进一步更精确的确定缺陷范围。

3、扇测一只换能器固定在某高程不动，另一只换能器逐点移动，测线呈扇形分布。要注意的是，扇形测量中各测点测距是各不相同的，虽然波速可以换算，相互比较，但振幅测值却没有相互可比性（波幅除与测距有关，还与方位角有关，且不是线性变化），只能根据相邻测点测值的突变来发现测线是否遇到缺陷。

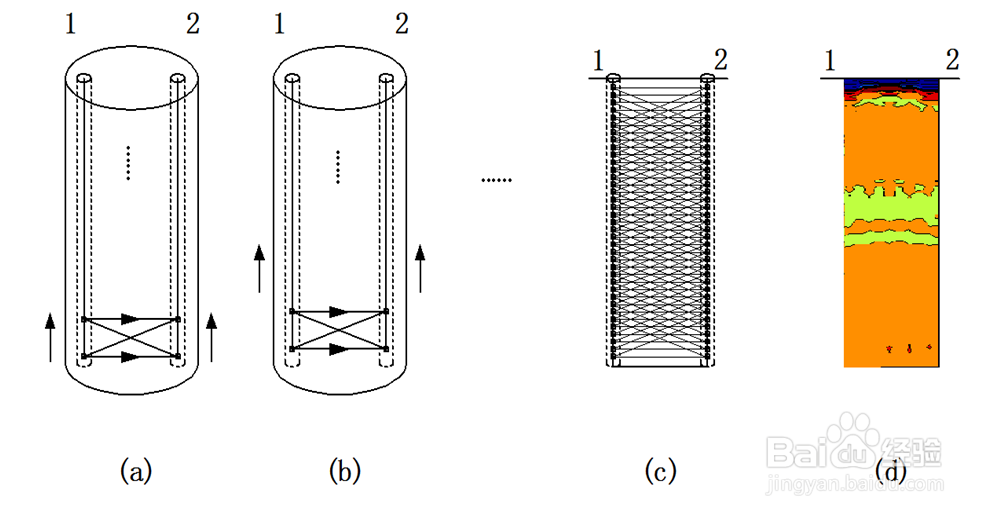

4、传统CT检测这种传统的声波CT方法优点是射线数量多，成像精度较高。这种方法缺点也比较明显。突出的缺点是野外采集速度慢，另外，这种采集方法数据量大，室内资料处理需要大内存计算机，成像速度也慢，对计算机的性能要求较高。另外，当发射声波换能器与接收声波换能器距离较远时，透射声波能量损失较大。

5、改进型CT检测换能器的相对高差较小，透射声波的波幅衰减较小，采集的声波数据质量高。这种方法的优点是野外采集速度快，数据量也不大，成像速度也较快，可以达到野外实时成像。

6、检测准备工作1）了解有关技术资料及施工资料2）系统零时校正3）在桩顶测量相应声测管外壁间净距离4）将各声测管内注满清水，检查声测管畅通情况；换能器应能在全程范围内正常升降。5）现场采集系统架设6）换能器放到管底后检查管口深度是否一致。7）逐一收紧各管换能器电缆，观察管口深度，保证换能器在同一深度。8）打开深度计数器盖将换能器电缆顺序放置进深度计数器线槽中，并向下压紧锁住深度计数器盖。9）将深度编码器接头连接仪器，延长接头放置在干燥处。

7、仪器参数的设置及现场采集1）确定管的编号并正确的与仪器相应通道接口连接。2）确定了管的胆咣骜岱编号后，将探头放入相应的管中，再按管的编号将探头接在仪器对应的通道上，并一一对应，如管1或管A的探头接到仪器一通道上，以此类推。3）打开采集软件，在设置中填入被测桩资料。如工程名称、桩号、测试长度、跨距等。4）设置延迟，增益等设置。5）将发射和接收换能器分别置于声测管的底部，点击采样，观察下仪器设置是否合理，如感觉波形显示不佳，可重新调整延迟，增益，等来达到最佳效果。6）确定调整到最佳效果并再次确认探头放在管底后；点击新存，选择保存文件名。7）分别对所有检测剖面完成检测，注意对应管的数量有一定的剖面需要检测，不要漏测。8）现场保存完数据后，可点击打开查看一下刚刚测试的数据，如发现该数据中存在信号大面积异常，可将探头重新放回管底，注意各探头管口深度一致，再重新提升测试一次。9）在桩身质量可疑的测点周围，可采用加密测点，或采用斜测、扇形扫测进行复测，进一步确定桩身缺陷的位置和范围。
