RS触发器中的R和S的理解

1、具体含义：R-复位RESET，S-置位SET。

2、我这么理解：reborn，restart。。。。。。都有re-作为前缀，表示"重新“的含义。这里同样，重新即从0开始。

3、对于触发器的Q端状态，复位态称为0态，置位态成为1态。

4、实际记忆：对基本RS触发器，RD为1且SD为0时，将Q置0，相反则为1；其他几种触发器大都满足这个规律，或者类似。

5、基本RS逻辑状态表举例砜实蛰斓:RD为1且SD为0时，将Q置0；RD为0且SD为1时，将Q置1；RD为0且SD为0时，将Q保持为原有状态；RD为1且SD为1时，禁用/不确定。注：如果输入端为RD-和SD-，从相反方向理解即可。

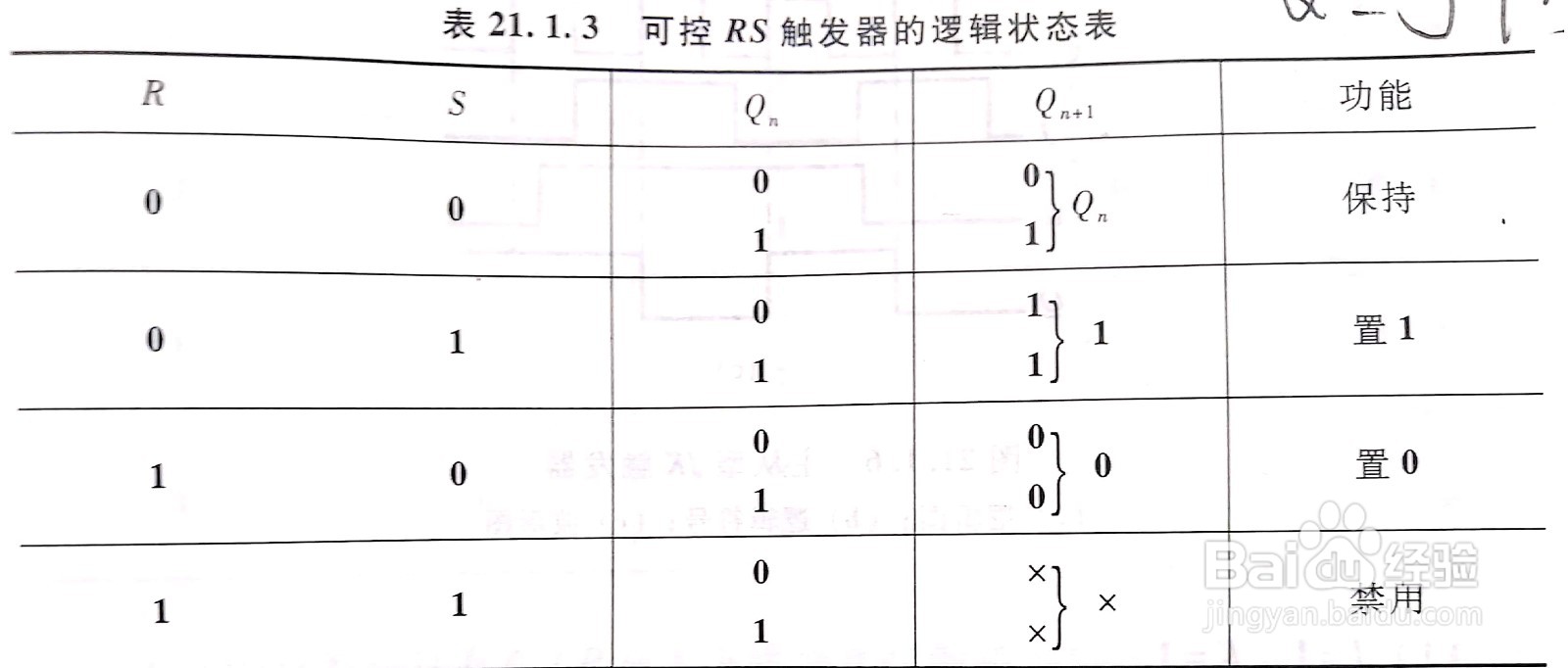

6、可控RS状态表举例：RD为1且SD为0时，将Q置0；RD为0且SD为1时，将Q置1；RD为0且SD为0时，将Q保持为原有状态；RD为1且S肛舀辨乔D为1时，禁用/不确定。注：这里有考虑脉冲信号CP，CP为0时，Q保持；CP为1时候，触发器才工作，这个现象叫做“上升沿触发”。

7、另一种方法，无论哪一类触发器，具体记忆时只记住特征公式与上升下降沿触发特点即可。
