网络结构拓扑图怎么画

1、首先，对于网络窑钕仇焱结构拓扑图的绘制，我们需要借助相关流程图制作工具来实现。在此小编使用如图所示的流程图制作工具实现网络结构拓扑图的绘制，在“糕恍阏绯新建图表”界面中，切换到“网络”选项卡，从右侧的模板中选择合适的模板，点击“创建”按钮。

2、如图所示，从打开的“工具箱”界面中，可以看到相关流程图绘制的所有工具，如图所示，点击任意的工具就可以进行选中并利用。

3、接下来，当通过模板创建网络拓扑图后，点击“视图”下拉列表，从中开启“缩微图”，即可对网络结构拓扑图进行全面的查看了。

4、如图所示，通过工具栏中的缩放命令，将视图调整到合适的大小，之后就可以查看当前网络拓扑图的实际效果了。

5、接下来，此网络拓扑图只是一个样例，如果想制作允勃榘嘟满足实际需要的拓扑图，就需要对其进行修改，展开“网络”列表，就可以使用其中的工具进一步设计网络拓扑图了。

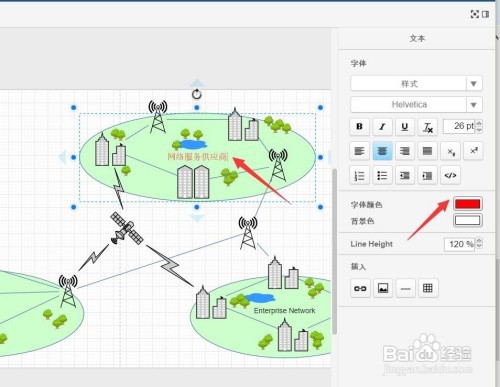

6、最后，在此我们可能还需要对网络拓扑图中的元素名称及文字内容进行修改。如图所示，在编辑文字状态下，可以通过右侧的“文字”属性窗口对文本进行设置。
