soildworks2016-旋转凸台

1、首先，在SolidWorks2016软件里新建一个零件（Ctrl+N），如图所示

2、旋转凸台是二维草图界面围绕某条直线旋转从而转化为三维实体。当选中这么命令时，会提示选中某一草图，如图所示

3、在前视基准面草图中绘制一个圆和一条中心线，并对圆的半径和到中心线的距离进行标注。

4、当用旋转凸台特征拉伸时，会自动选择轴线为旋转中心线。

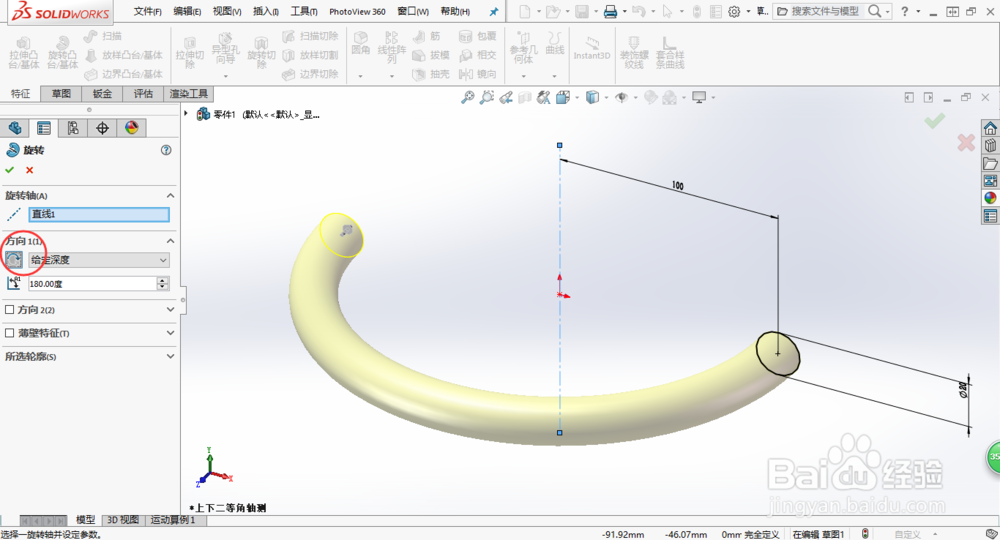

5、同时还可以通过调节旋转的深度，角度和方向来对旋转凸台的拉伸进行限制。

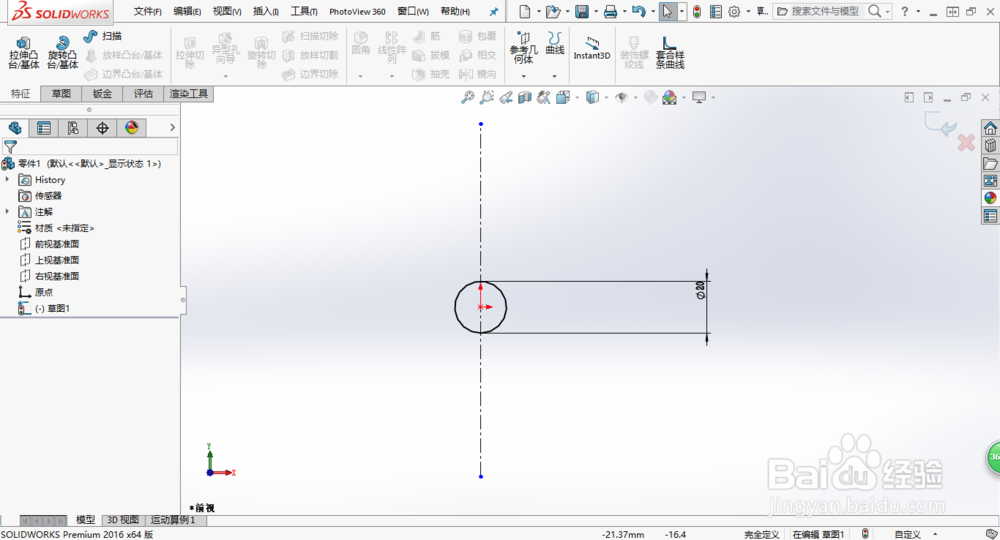

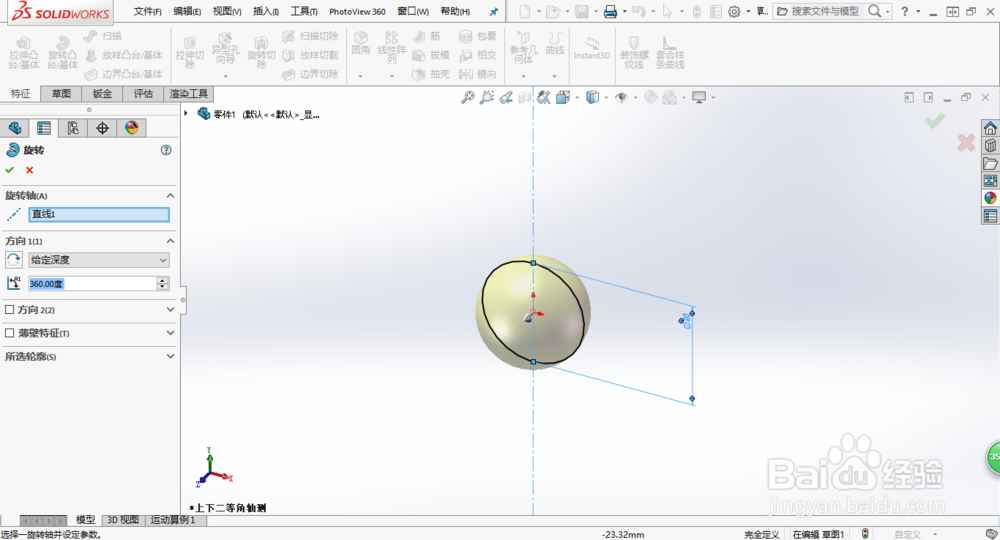

6、绘制一个圆，如果圆的圆心过中心线，再使用旋转凸台命令进行拉伸的时候，最后会发现生成一个球。

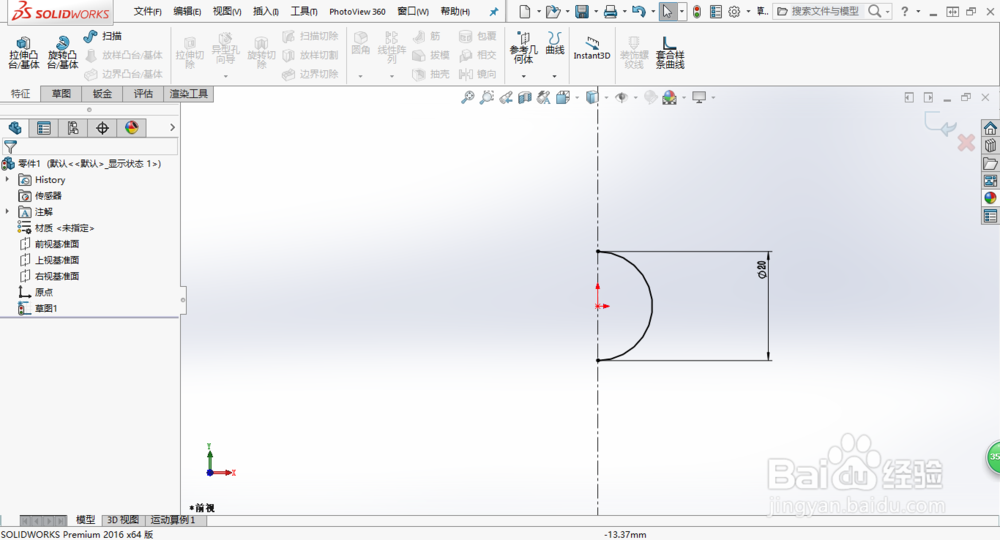

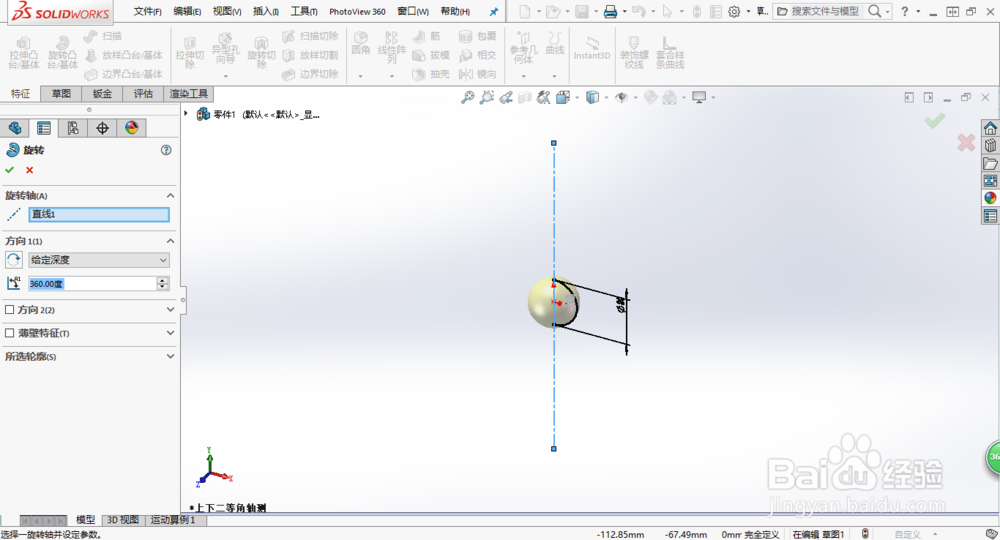

7、用整个圆围绕直径进行拉伸的后，会发生自重合，生成不了球，用半圆就可以避免这种情况。

8、将一个开环的草图进行拉伸时，拉伸后的实体和闭环拉伸的实体相同。
