如何实现动态域名与DTU连接

1、1. 测试连接CM3161提供全隔离的RS232、RS485、TTL 电平串口三种的接口。用户可根据实际情况选择合适的接口对设备进行配置，本次演示以RS-485接鄹绦谟嚣口进行调试与数据收发。我们做动态域名解析时需要有个域名服务，目前有很多服务商提供这项服务，我们建议客户购买花生壳企业版域名服务，购买后便会分配一个域名账号。CM3161首先需要使用DTU配置工具（致远官网可直接下载）进行相应的参数配置，主要是SIM卡号码、工作方式、数据中心数量、主站域名以及端口号等，具体参数如下图2所示，域名使用之前购买的花生壳域名，端口号随机写为4123。

2、配置完成之后注意提交更改，并及时退出配置状态。l 域名解析设置现在市面上的无线路由器都可以进行域名解析设置，此次测试以华为WS832为例调试。首先登上路由器设置网页，如下图3是主界面。

3、选择上方菜单最后一项“更多功能”，选择动态域名服务DDNS开启，服务商选择oray（花生壳公司），并登上已经购买的域名和账号信息，如下图4所示。

4、接着选择下面的安全设置，点击NAT服务进行端口映射设置，如下图5所示，进行端口映射添加。

5、添加任意的信息服务名，设备选择作为服务器的主机名称，注意是已经成功加入这个无线路由器网络的设备。内部端口和外部端口都选择之前配置DTU时的端口号（4123），具体如下图6所示。

6、保存退出。l 服务器建立端口映射完成之后接着进行TCP服务器的建立，使用TCP&UDP测试工具（致远官网可直接下载），选择创建服务器，本机端口注意选择4123，确定，然后启动服务器，如下图7所示。

7、图7 TCP服务器建立设备上电与配置过程中读取信息可以使用串口调试助手进行观察，打印信息基本如下图8所示。在启动服务器后设备会自动连接数据中心，如下表示数据中心已经操作成功。

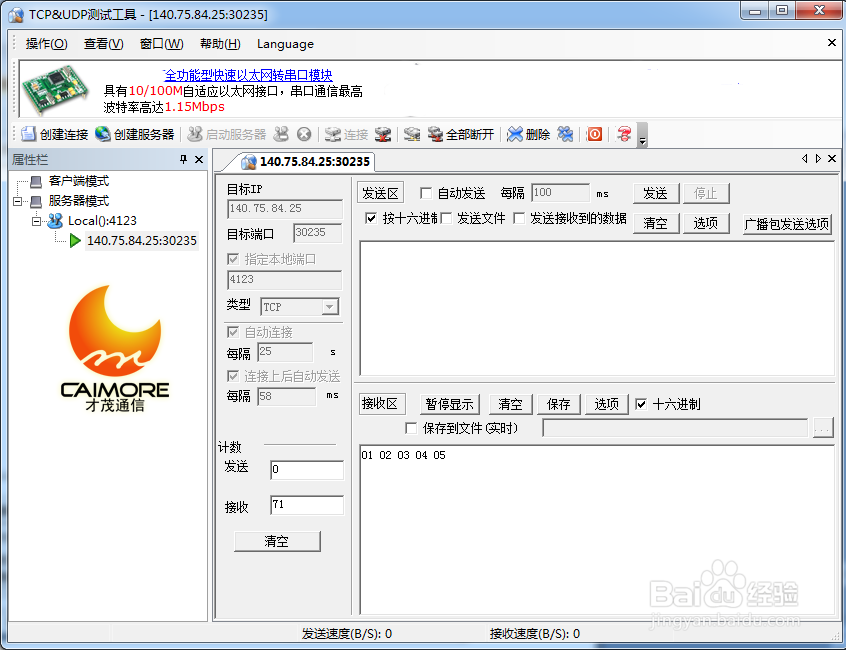

8、图8 串口助手打印设备信息数据中心连接成功后，TCP测试工具界面如下图9所示。

9、图9 与服务器连接成功2. 数据传输设备连接成功之后就可以进行数据传输，打开sscom串口调试皤材装肢工具，串口号选择RS-485转为USB对应的端口号，波特率保持一致，选择HEX伍啪怪顼显示和发送。TCP/UDP配置也选择十六进制显示和发送，我们首先测试RS-485发送数据，GPRS传入服务器。如下图10所示是测试图。

10、当然CM3161同样支持数据回传，使用服务器通过GPRS信号发送至ZWD-35B模块，模块再通过串口发送到电脑端。目前CM3161广泛应用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业，凭借高速的数据传输能力，稳定的产品性能，可谓是“工业手机中的高端机”。
