UG10.0练习三维建模二百四十五

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，、另存为：UG10.0练习三维建模二百四十五

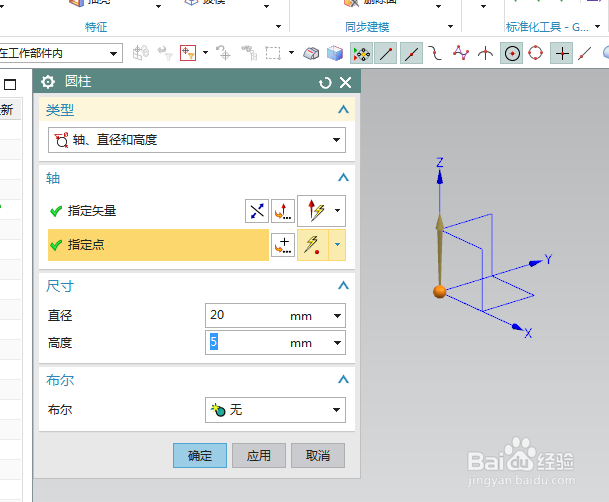

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径20，高度5，点击确定。

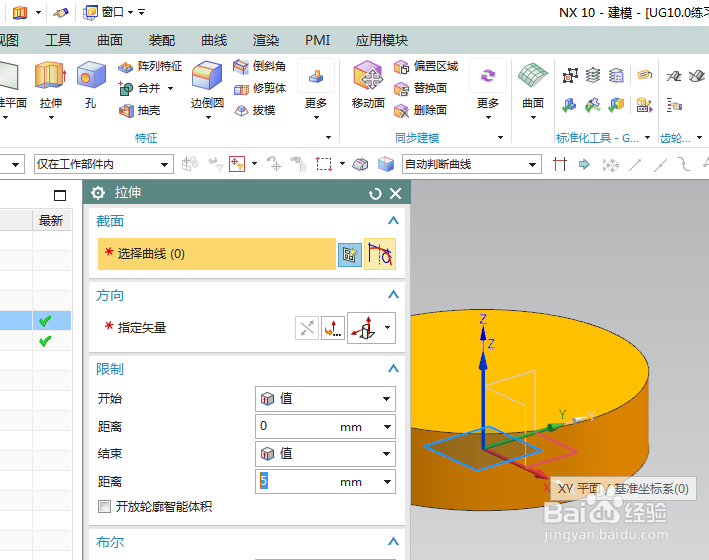

3、如下图所示，执行【拉伸——XY平面】，直接进入草图。

4、如下图所示，激活轮廓命令，画一个四边形，添加几何约束，平行，相等，最后成了一个等腰梯形，激活快速尺寸命令，标注尺寸：右边线距离纵轴16，两个角度都是9，两点距离横轴都是3，点击完成，退出草图。

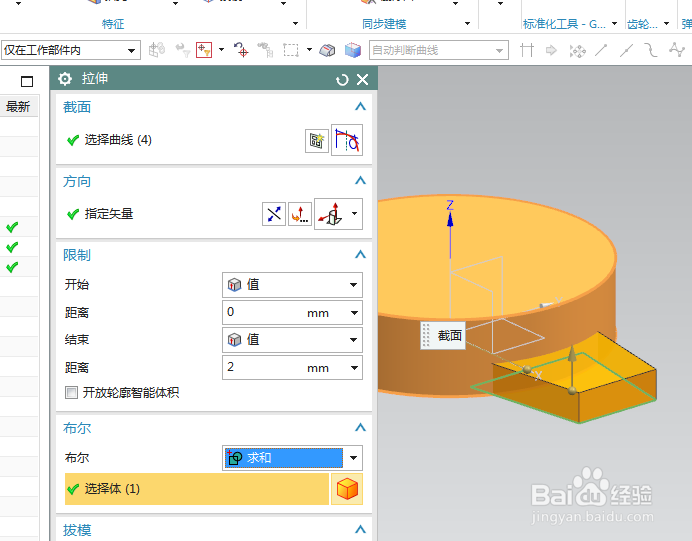

5、如下图所示，设置限制：0开始，2结束，布尔求和，点击确定。

6、如下图所示，点击工具栏中的拔模命令，指定矢量X轴，固定面选择平行，要拔模的面选择侧面，设置角度10，点击确定。

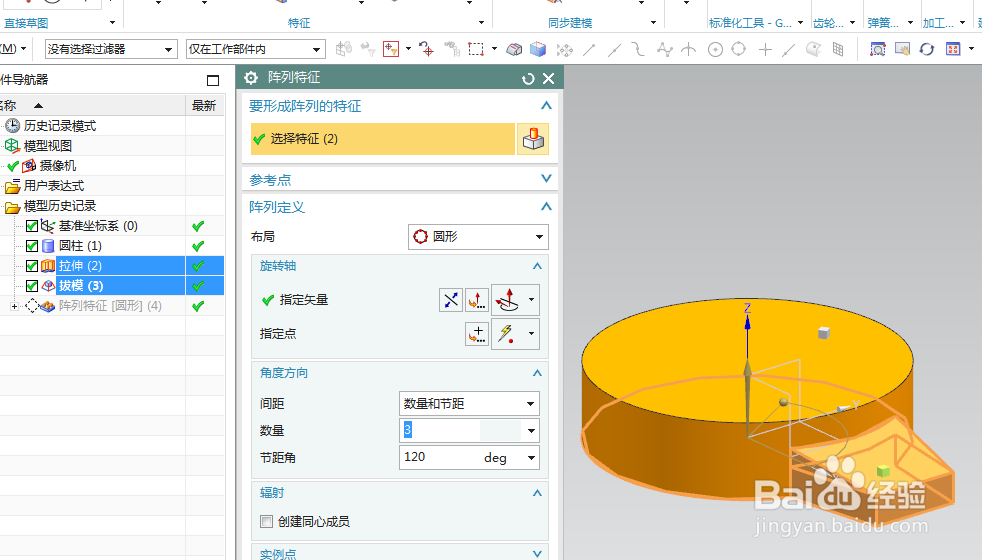

7、如下图所示，执行【菜单——插入——关联翱务校肢复制——阵列特征】，在部件导航器中选中两个特征（拉伸和拔模），圆形布局，指定矢量Z轴，设置数量为3，节距角120，点击确定。

8、如下图所示，点击工具栏中的孔命令，指点点：端面圆心点，设置形状为简单孔，直径10，深度50，点击确定。

9、如下图所示，点击工具栏中的边倒圆命令，ctrl+A，选中所有的实体边线，设置半径为R1，点击确定。

10、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
