大通量自清洗过滤器

是秦皇岛世纪源水处理技术有限公司研发生产的水处理过滤装置。过滤精度 10μm -200μm ，处惯栲狠疲理水量 可达8000t/h （10-8000t/h ）反洗水耗仅为正常产水量的0.001~0.002%大流量过滤器，也称大通量过滤器，机体全不锈钢制造，操作简单，占地面积小，密封，无侧漏，使用范围广泛，且耐用，价格实惠，性价比高，优质的售后服务世纪源大通量自清洗过滤器突破固有的自吸式清洗模式，独创的内部机械结构，实现了滤网外部高压反冲与内部自吸排污相结合的清洗功能，清洗高效、彻底、无死角，从而大大延长了滤网的使用寿命。同时，精滤网首次采用316L不锈钢烧结网，使机械强度和过滤精度有了可靠保证，最高过滤精度可达10微米，这是其它同类产品都难以实现的。

工具/原料

304不锈钢，316L不锈钢，2507双相钢， 2250双相钢

碳钢环氧防腐，三元乙丙橡胶，高分子聚合物

部件说明

1、滤元采用高精度、高强度不锈钢或合金组合网，清洗方式采用滤网外侧1.7-2.0Mpa高压反冲洗与滤网内侧自动吸污同步工作模式全自动运行、无需更换滤元，维护方便，运行费用低。 过滤机-滤元性能的独特优 ① 滤元采用波形网结构 ② 材质采用316L不锈钢、2205双相钢或 2507双相钢材质 ③ 过滤精度高达10um④ 过滤阻力小，过滤面积大、使用寿命长

清洗方式

1、过滤器的反清洗方式采用电机驱动、吸嘴吸吮,减速机电机带动吸污器及吸嘴旋转，吸嘴吸吮细滤网内壁完成吸污；过滤器的反清洗方式：采用高压泵辅助冲洗细滤网内壁的高压辅助冲洗方式高压泵采用不锈钢多级离心泵

工艺流程及工作原理

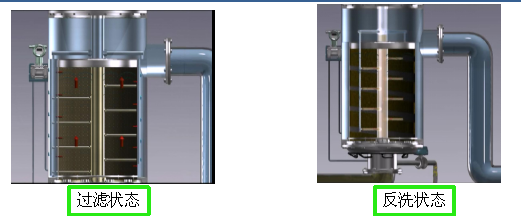

1、1：过滤：原水由进水口进入机体，流经滤网，滤除水中的细小杂质，随着过滤介质中各种污染物在滤网内侧的累积，过滤通道被堵塞，进出水口压差逐渐增加。2：高压：反冲洗:当压差达到预设定值时，系统自动启动行程电机和反冲洗高压泵，此时传动装置带动装有吸嘴的排污轴在滤网内侧做旋转和水平往返运动，同时，在滤网外侧，高压反冲洗装置与排污装置同步动作，并呈对应关系，在不中断正常产水的前提下，只借助一小部分产品水，对滤网进行高压反洗，反洗水透过滤网，连同从滤网上剥离的杂质被吸嘴迅速吸入排污轴，最后由排污室排出。3：复位：一个反洗行程后，压差降低，各部件复位，系统重新进入正常运行状态。

技术特点

1、涤遒鹜晷世纪源牌全自动自清洗过滤器采用高精度、高强度316L不锈钢（或合金）组合网，通过1.7-2.0Mpa高压反洗，使滤网清洗高效、彻底、可完全龉并狙澉恢复初始状态。2、全自动自清洗过滤器具有自动检索功能，并通过检索到的各种数据自动实现排污和高压反冲洗功能，可应对不稳定的水质波动，全自动运行，无需人工干预。3、控制系统反应灵敏，运行精确，具有压差、时间和手动多重设定功能，可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。4、反冲洗的同时不中断正常产水，连续运行，稳定可靠。5、反冲洗历时短，反洗水耗仅为正常产水量的0.001~0.002%，省水、省电，节约能源。6、结构设计紧凑合理，设备易损件少，无耗材，运行维护费用低，操作管理简单。7、可根据安装现场情况选择立式或卧式安装，灵活方便。

应用领域

1、食品行业生产用水及回用水过滤。2、生活供水、生产工艺给水过滤。 3、超滤、反渗透、软化、离子交换等预处理过滤。4、对水质要求较高的设备冷却水；中央空调、锅炉回水过滤。5、钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。 6、中水回用、废水深度处理过滤。 7、地下水、地表水、泳池、景观水质除浊净化。 8、海水淡化预处理、海水及淡水工厂化养殖用水过滤。 9、船舶压舱水过滤。
