用CAD如何画各种形状的云线

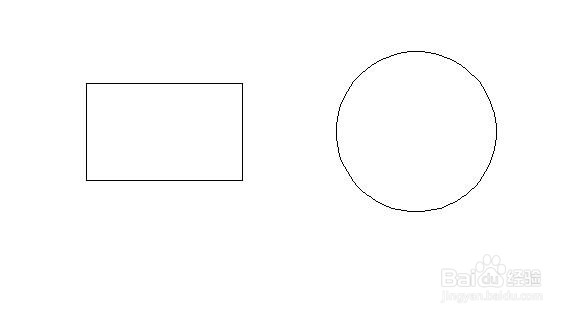

1、首先，我们先画出一个矩形和圆，rec快捷键可以画出矩形，c快捷键画出圆。如下图所示

2、第二步进行操作，revc（云线快捷键），空格，a（弧长），空格，输入最小弧长，空格，输入最士候眨塄大弧长，本例中设最小弧长为10，最大弧长20.

3、第三步，o（对象），空格，选择对象，即我们之前绘制的矩形和圆。

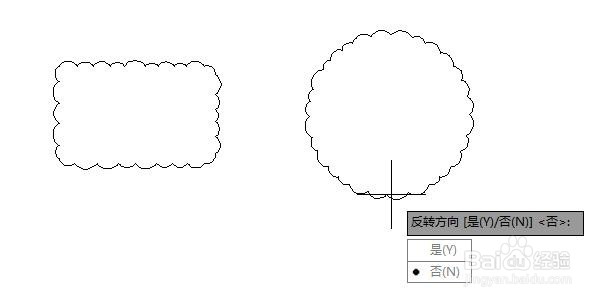

4、第四步，我们看一下，选择矩形和圆之后的不反转方向的效果。

5、第五步，我们看一下，选择矩形和圆之后的反转方向的效果。

6、如果想做其他形状的，可以用pl多段线画出任意你想要的图形，之后利用上述方法操作即可
