SolidWorks绘制装配图:[4]零件上生成唇部2
单击零件的正面。

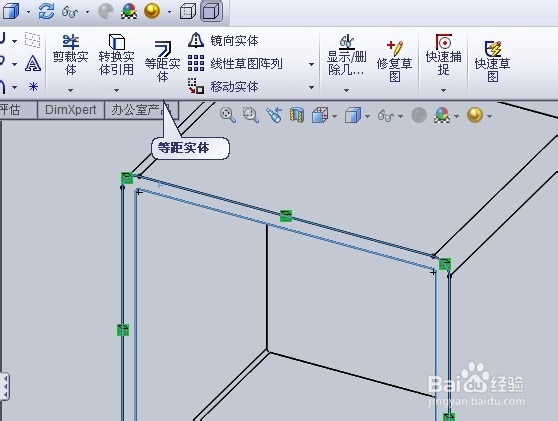

在“草图工具栏”单击“等距实体”。
等距实体PropertyManager 出现。在参数下,设定D为2,方向为“反向”。然后单击确定。
在“草图工具栏”单击“退出草图”。拉伸PropertyManager 出现,将D1设为20。单击确定。

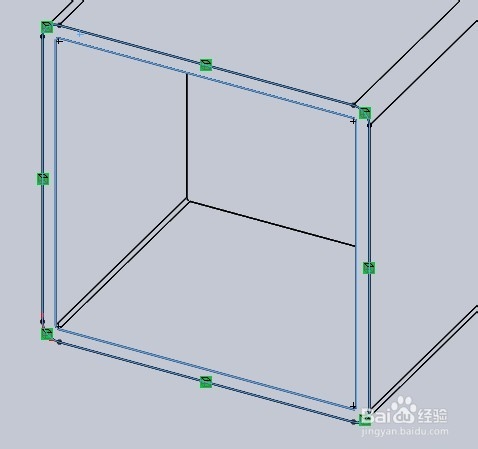

两组线条之间的材料被切除而生成唇部,如图所示。
