CAD中的如何画斜度和锥度

在cad画图应用中，经常会要画图形表面的斜度和锥度，首先来了解下斜度和锥度的定义斜俣觊鄄幼度定义为一直线（或平面）对另一直线（或平面）的倾斜程度锥度：是指圆锥的底面直径与锥体高度之比，如果是圆台，则为上、下两底圆的直径差与锥台高度之比值下面就以1：10的斜度，和1：10的锥度画法来示例

工具/原料

电脑

cad软件

斜度画法

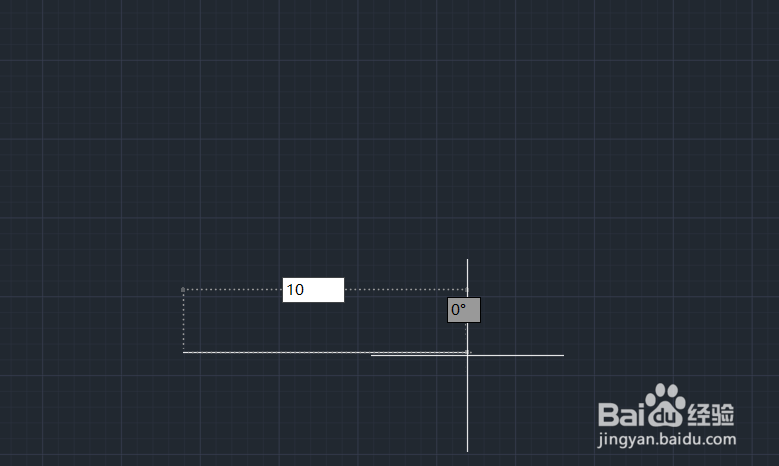

1、首先我们在新建的cad项目中，画一条长为10的水平直线

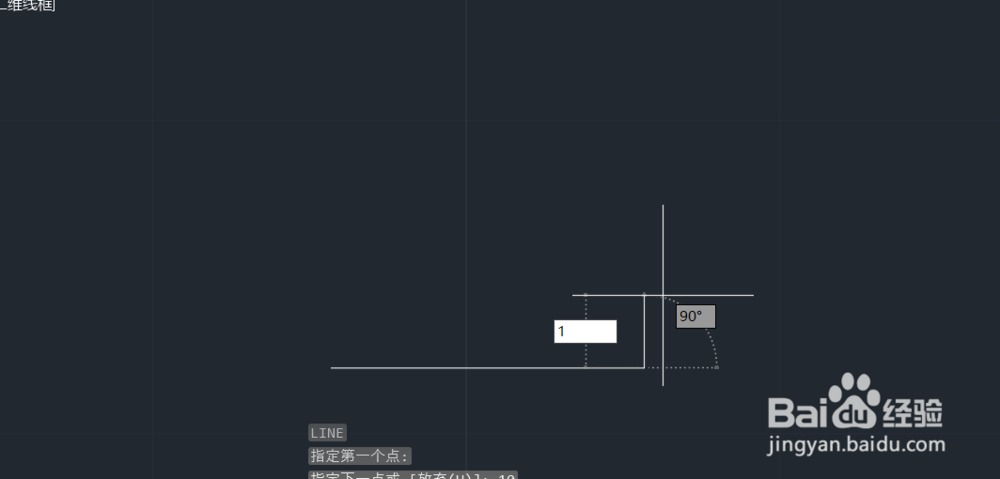

2、在画一条长为1的垂直的直线

3、连接两点，就可以画出斜度为1：10的斜度，其他长度，按倍数放大即可

锥度画法

1、圆锥 锥度既是底圆和高度之比，先画一条长度为10的垂直直线

2、然后以直线为中点，各画长度为0.5的水平直线

3、连接两点，既是圆锥锥度

4、圆台的锥度，既是上圆直径与下圆直径之差，与圆台高度之比，先画一条高度为10的直线

5、绘制下圆直径为6，以高度直线为中点，

6、绘制上圆直径为5，以高度直线为中点

7、连接两点，既是圆台的锥度
