在CAD中通过指定原点来进行线性标注

2025-04-18 23:29:52

1、打开文件。

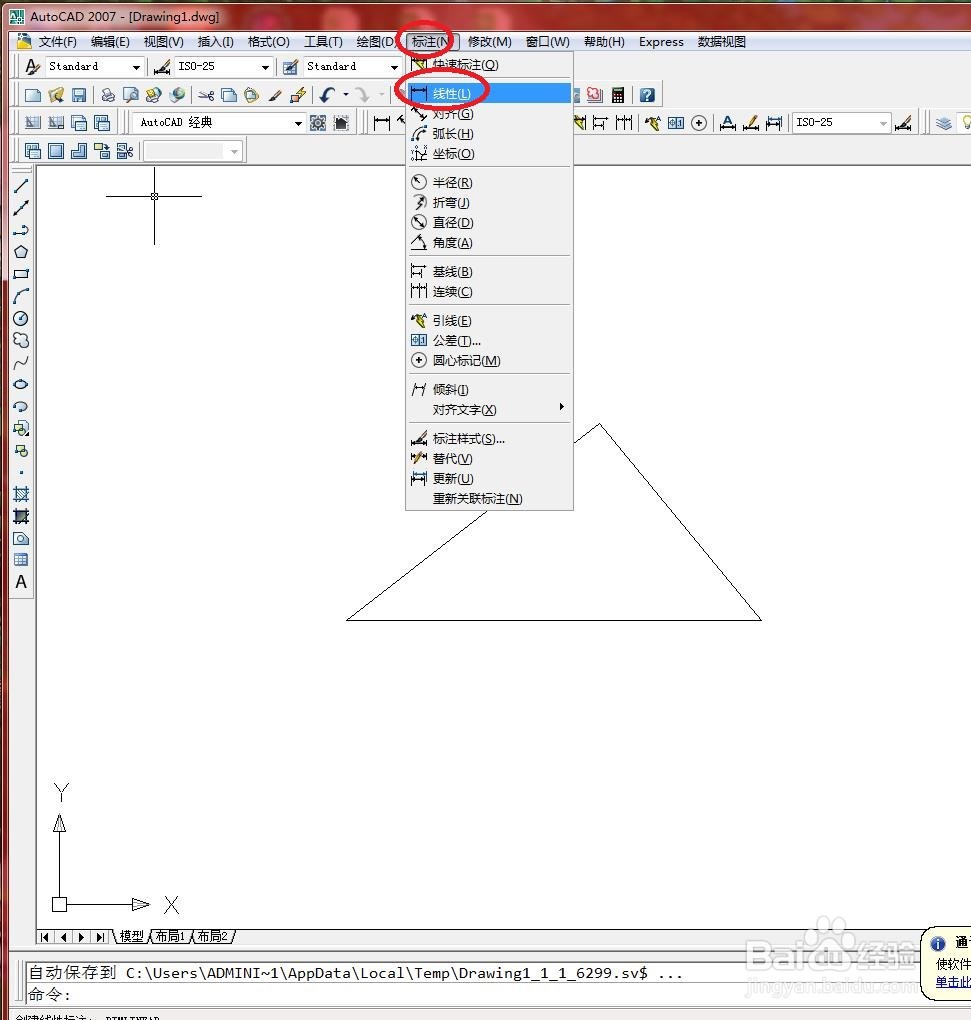

2、执行【标注】/【线性标注】命令，如下图所示

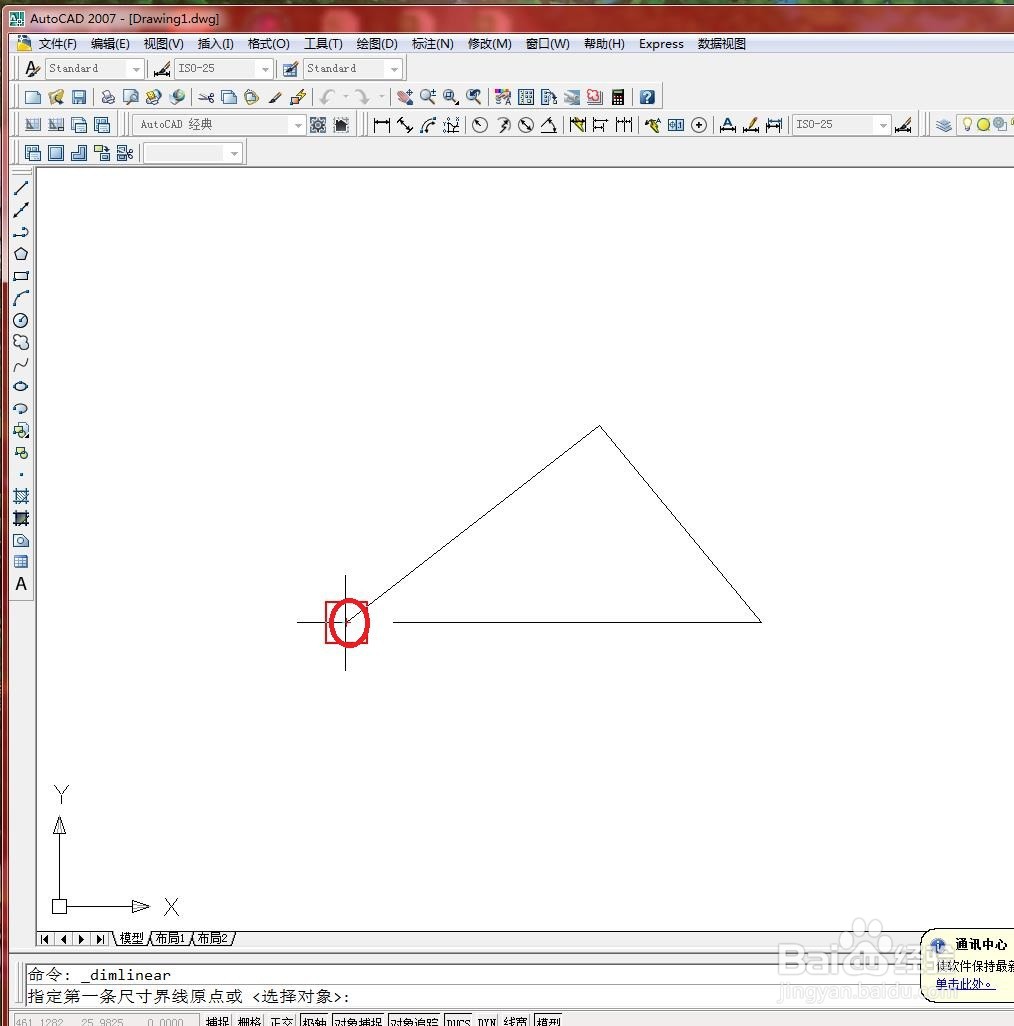

3、根据命令行提示在绘图区域内指定第一条尺寸界线的原点，如下图所示

4、接着根据命令行提示在绘图区域内指定第二条尺寸界线的原点，如下图所示

5、然后拖动鼠标指定尺寸线的位置，如下图所示

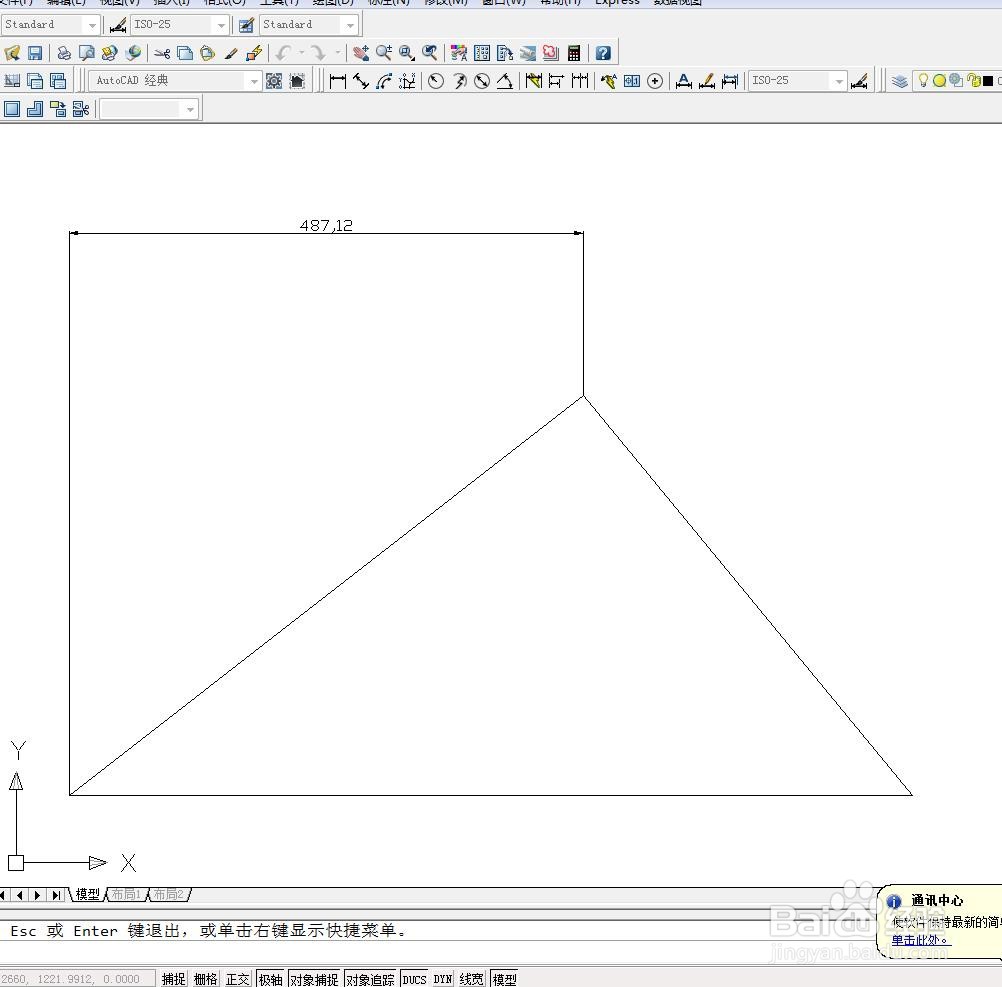

6、结果如下图所示
