Cad2007二维基本图元画法（点）

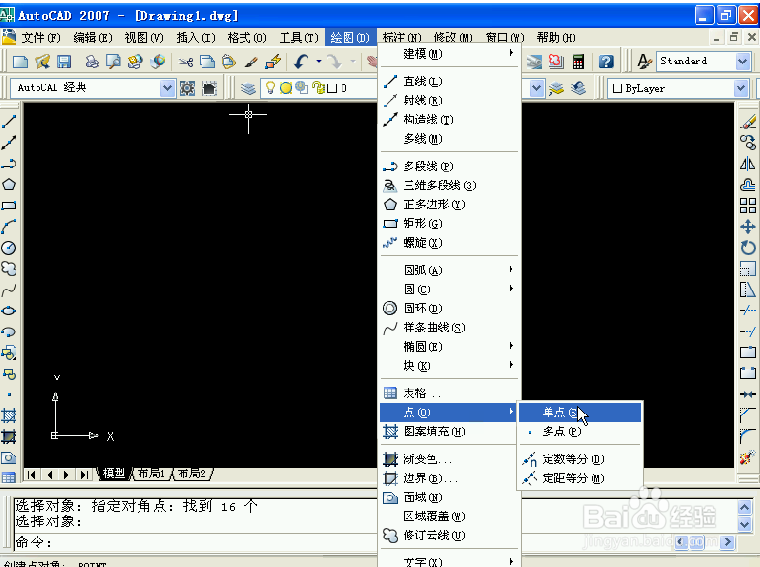

1、一、打开CAD2007绘图界面，点击“绘图”，选择下拉菜单中的“点”；

2、然后选择“单点”，这时命令窗口中会出现“指定点”的命令，此时就可以在绘图界面中绘制一个单点；

3、绘制多点：同样点击“绘图”，选择下拉菜单中的“点”，然后选择“多点”，这时便可以在绘图界面的不同位置连续绘制点；

4、用点进行直线的定数等分：先点击绘制“直线”的命令按钮或使用快捷键“L”，在绘图界面中任意画一条直线；

5、点击“绘图”，选择下拉菜单中的“点”，然后选择“定数等分”，命令框中出现“选择要定数等分的对象”，然后选择刚才绘制的直线；

6、在命令框中输入需要等分的数目，我们这里输入5，然后确定，这时我们看不到直线有什么变化，那么就需要对点的样式进行滤鲇魍童设置；点击窗口中的格式，选择下拉菜单中的“点样式”，在弹出的窗口中选择一个合适的点样式，同时可以对点的大小进行调整，点击确定；

7、我们可以看到把之前绘制的直线等分成了5份；

8、用点进行直线的定距等分：绘制一条直线，这里把直线的长度设为500，点击“绘图”，选探怙鲔译择下拉菜单中的“点”，然后选择“定距等分”，命令框中出现“选择要定距等分的对象”，然后选择刚才绘制的直线；

9、一、在命令框中：指定需要等分线段的长度后面输入线段的长度，我们这里输入100，然后确定，可以看到把之前绘制的直线按100进行了等分。
