思科STP的BPDU报文详解

1、安装必要的思科学习使用的软件与工具，如下图所示；

2、建立一个如下图所示的网络拓扑图，搭建完成后开启所有设备即可；

3、以SW1的E0/0口为例，打开抓包工具抓取SW1的E0/0口的报文，如下图所示；

4、打开的SW1的E0/0口的报文如下图所示，任意找一个STP的报文点击进入可以看到BPDU报文；

5、BPDU就是桥协议数据单元，每一项都是有它的意义的，下面就简单就每一项标注如下图所示；

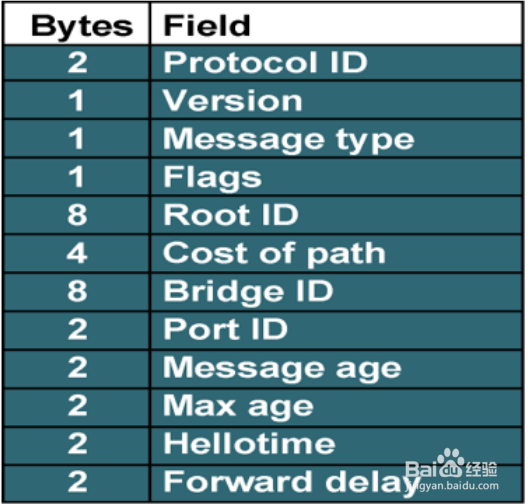

6、这个每一个细节都是有利于我们来选举网络的ROOT 、RP、DP的依据，根据各自的优先级，MAC地址，根ID、桥ID、COST等来选举的，具体的BPDU简介如下图所示；
