Solidworks如何画文具--圆规

1、1首先我们打开Solidworks软件，我安装的是Solidworks2014版本，如图：

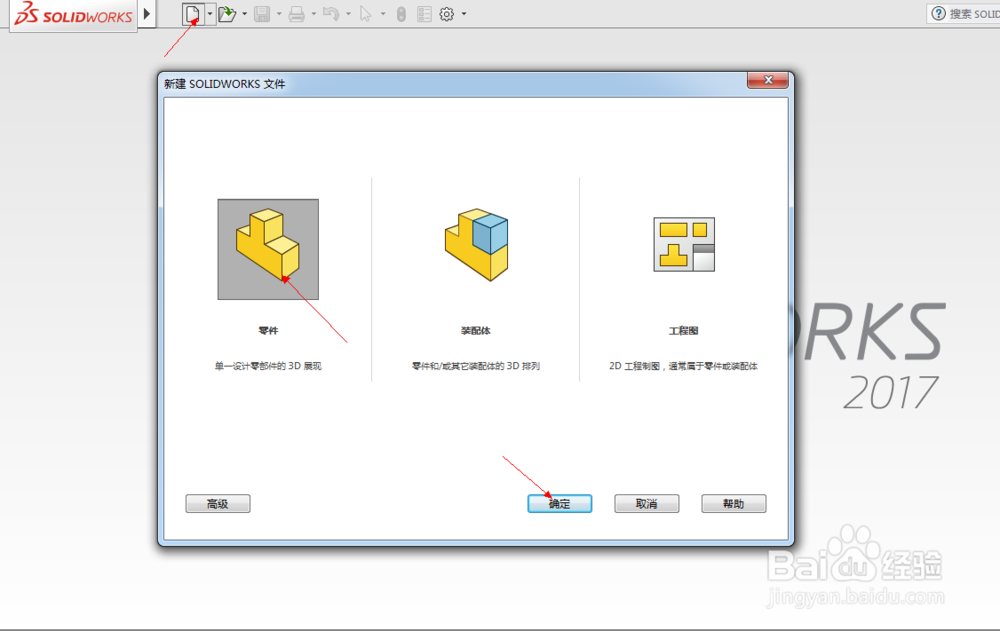

2、2然后我们单击上面的“新建”，在弹出来的对话框中选择“零件”，点击确认，如图：

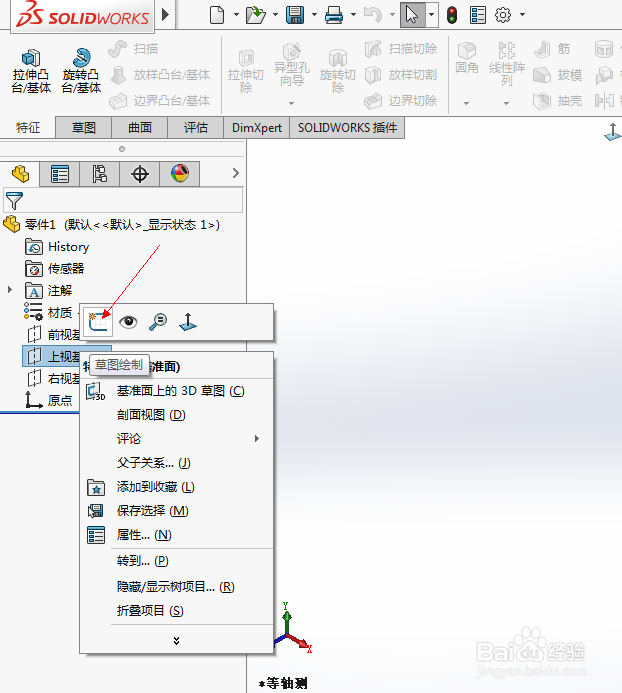

3、3打开Solidworks界面，右键单击左侧的“上视基准面”，在弹出来的下拉菜单中，选择草图绘制，如图：

4、4在草图绘制界面，我们用草图绘制出下图所示的图形，并用智能尺寸标注好尺寸，使图形完全定义。

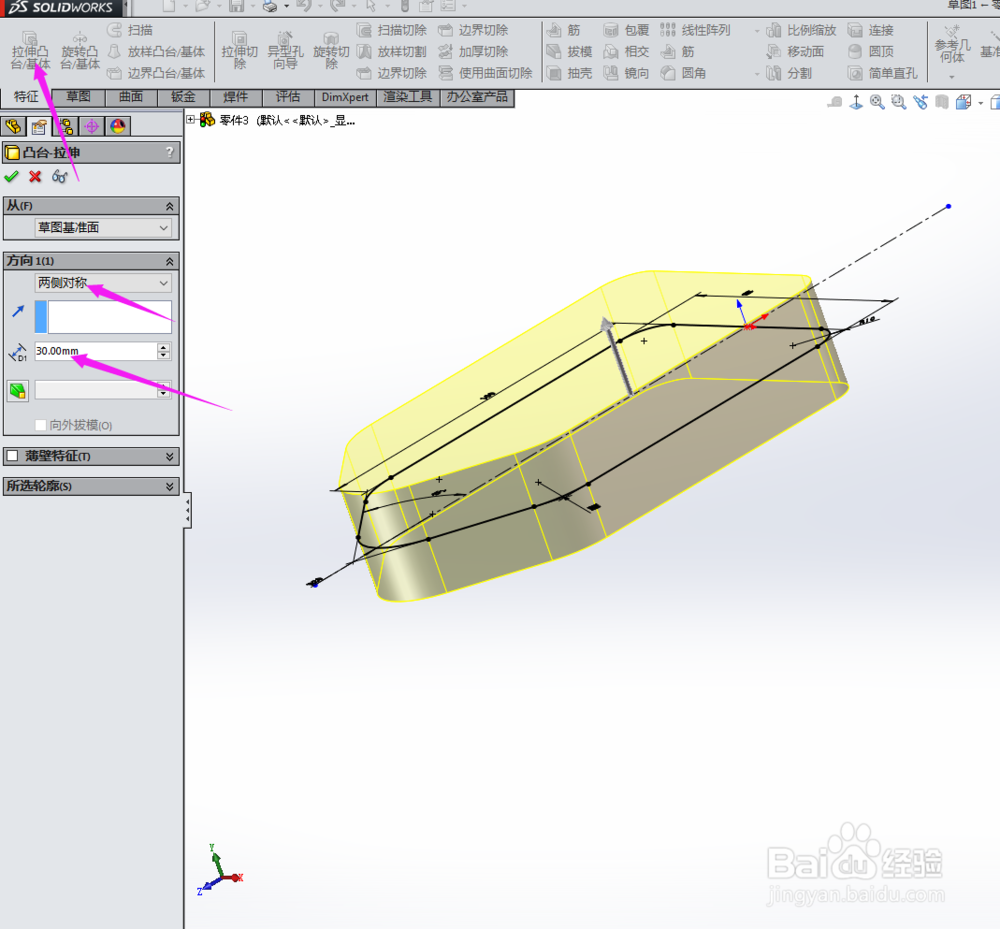

5、5草图绘制好后，在“特征”里单击“拉伸”，在出现的设置里面输入参数，如图：

6、6键单击左侧的“上视基准面”，画出草图后，在“特征”里单击“旋转”，在出现的设置里面输入参数，如图：

7、7键单击左侧的“前视基准面”，画出草图后，在“特征”里单击“切除”，在出现的设置里面输入参数，如图：

8、8键单击左侧的“上视基准面”，画出草图后，在“特征”里单击“拉伸”，在出现的设置里面输入参数，如图：

9、9键单击“面”，画出草图后，在“特征”里单击“切除”，在出现的设置里面输入参数，如图：

10、10在“特征”里单击“镜像”，在出现的设置里面输入参数，如图：

11、11键单击左侧的“上视基准面”，画出草图后，在“特征”里单击“拉伸”，在出现的设置里面输入参数，如图：

12、12键单击左侧的“上视基准面”，画出草图后，在“特征”里单击“旋转”，在出现的设置里面输入参数，如图：

13、13键单击左侧的“上视基准面”，画出草图后，在“特征”里单击“旋转”，在出现的设置里面输入参数，如图：

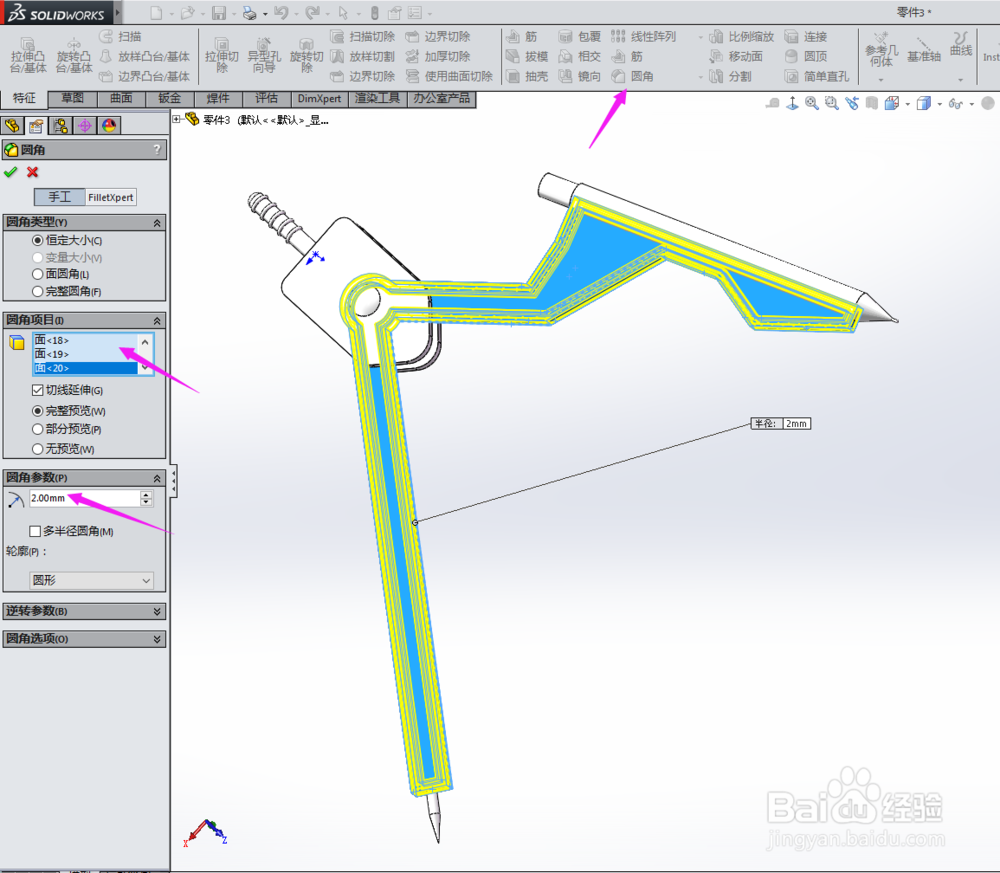

14、14在“特征”里单击“圆角”，在出现的设置里面输入参数，如图：

15、15然后在最右侧的”外观、布景和贴图“里选择如下图所示的外观。

16、16一个三维的圆规模型就大功告成了，最后可以对图形进行渲染，如图：
