船体生产设计有哪些图纸和文件

1、伥桀览捐船体分段施工图（装配图）这个是现场施工人员施工的依据，他要根据你的施工图来进行船体分段的建造。所以这个图是必须出的，出图详细程度将直接影响生产进度。

2、型材下料图船体结构中必有型材，型材下料图是型材下料的依据，工人将根据该图进行材料的加工和切割工作。

3、拼板图船体分段平直部分的板材在分段建造过程中需要先拼接起来。该图纸就是拼板的指导文件。工人根据该图纸进行拼板和测量尺寸。

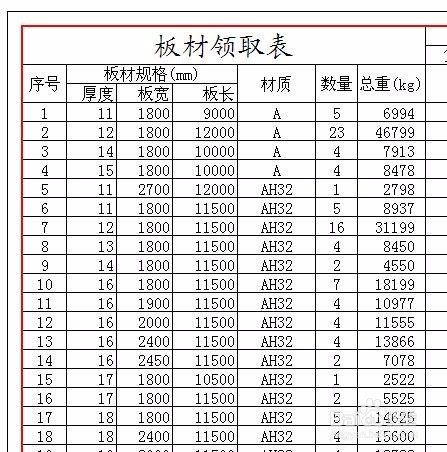

4、材料清单包含型材材料领取表、板材材料领取表、手工板材下料清单。零件明细表，零件明细表是分段零件数量和加工信息的重要指导文件。是必须出的施工文件。

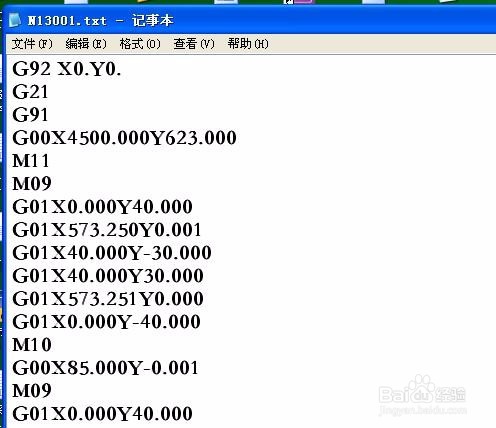

5、数控下料兔脒巛钒图和数控切割指令套料图是分段板材零件所有下料的依据。套料的利用率是节约成本的重要环节。切割机指令是必须出的，他会提高下料的速度。是生产设计的重要一步。

6、曲加工图带形状零件加工的图纸，例如：曲面外板、弯曲的面板等。包含加工数据，划线尺寸等重要信息的图纸。
