CAD中相对坐标怎样辅助画矩形的起始点案例

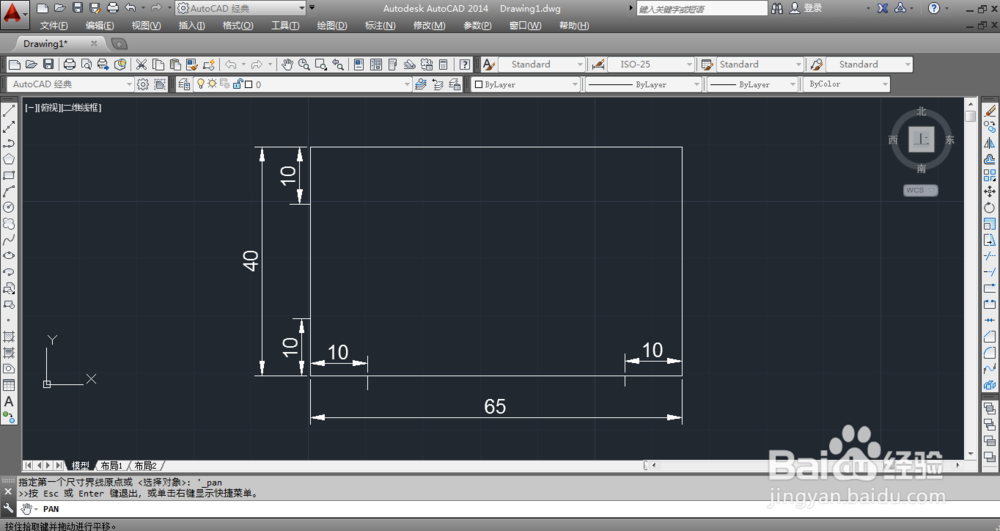

1、首先这里先给出一个外框矩形，这个案例里面还有两个小矩形，外框上的标注已经给出了尺寸，接下去开始用相对坐标辅助画里面小矩形的起始点。

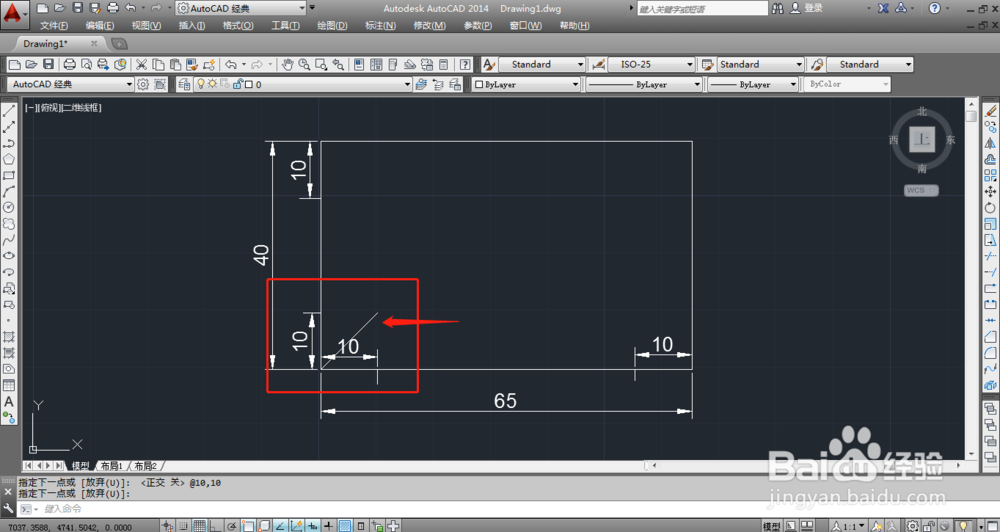

2、我们从左下角的外框起始点开始相对坐标（X,Y），从外框上看标注坐标应该是（10,10）,我们用直线工具试一下。

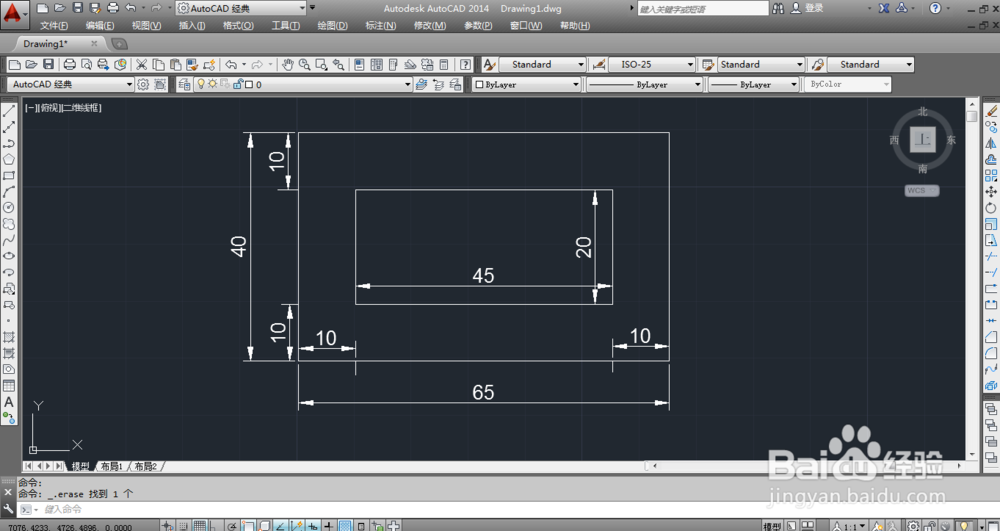

3、从上一步就已经看到了我们通过相对坐标找到了画小矩形的起始点了，小矩形高为20，宽为45，输入值（20,45），那我们就可以直接用矩形工具画了。

4、以上操作完毕，那我们用直线相对坐标做辅助的线就没有用了，那完成了要的图形后得把辅助线给删除了，才能完成图形。
