CAD里尺寸标注怎样做

1、打开CAD，把图画好，然后我们就可以根据要求进行尺寸标注了，单击【标注】，就会出现一个下拉菜单。

2、我们选择【线性（L）】，单击确定，然后会出现如下形式，要求我们选择要标注线条的起点。

3、把起点和终点选好后把鼠标往上移动，选好标注的高度后单击姑百钠恁确定，有时候会看到标注的中点处有一个小点，其实那就是标注的数字，只不过设置的太小了。

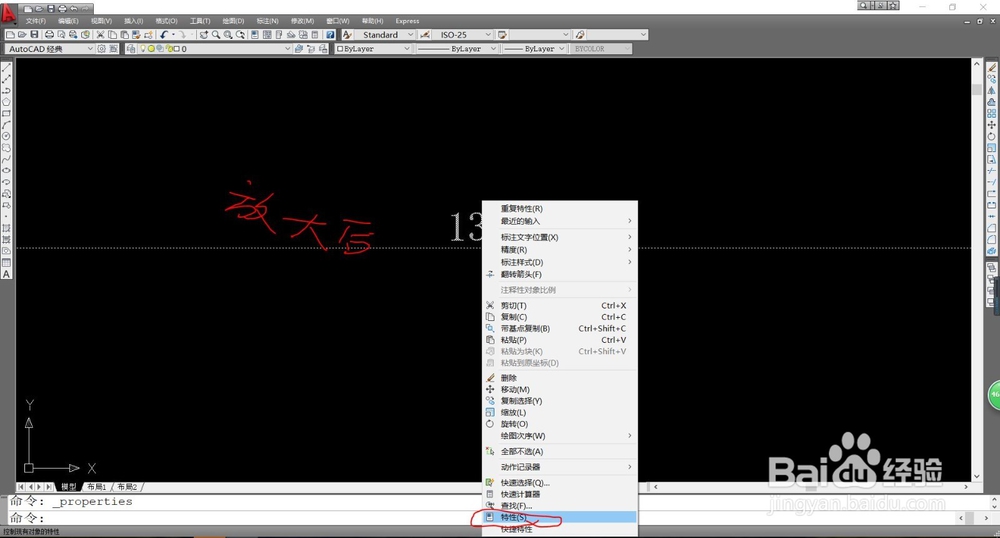

4、把图形放大后就会看到标注的数字，然后选中数字，鼠标右击，会出现一个对话框，找到【特性】，单击确定。

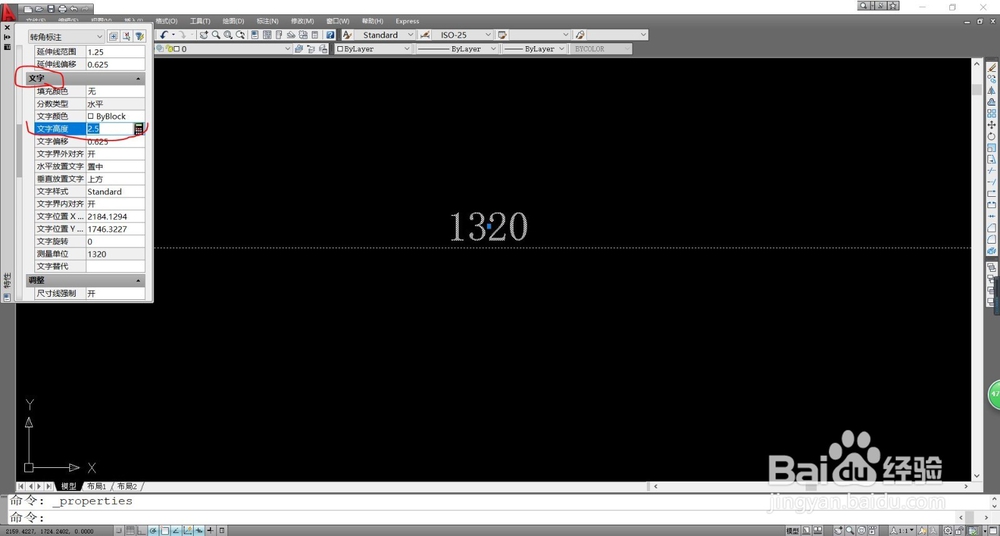

5、上一步完成后会在左上角出现一个对话框，找到【文字】，找到【文字高度】，单击，然后就可以更改数字的高度了。

6、这里我们选择文字高为60，然后单击空白区域，就会把数字高度改成我们可以看到大小。

7、同理我们就可以根据不同的需要选择不同的标注方式对图形进行尺寸标注了。
