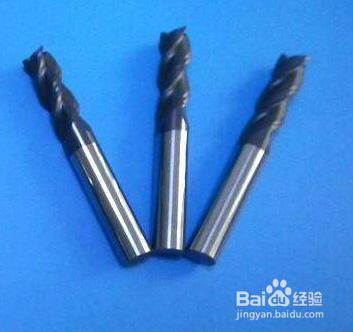

手工磨四刃铣刀教程

1、特形面铣刀和齿轮铣刀 , 一般是用高速钢制成 , 它的齿背是一条阿基米德螺旋 线 , 刃磨时只要不改变前角 , 刃磨后就可获得其原有齿形。

2、第一步 , 车制一件能装夹铣刀的夹具 , 水平安装在万能分度头上 , 用百分表校 正 , 厘厍限嗅校正按三个方面进行 :首先 , 夹具的上素线相对于工作台台面的平行度

3、其次 , 夹 具的侧素线相对于工作台纵向进给方面的平行度 ; 然后 , 铣刀的径向跳动。

4、校正后 再用顶尖顶紧。第二步 , 根据铣刀齿数计算等分数。第三步 , 将铣刀前角调整为零度

5、第四步 , 采用粒度 60~80的碟形白刚玉砂轮。第五步 , 用自制的专用 夹具将碟形砂轮安装在立式 (或卧式 ) 铣床主轴上。

6、第六步 , 将主轴转速调整为 1500r/min,工作台做上下或横向微量调整 , 通过工作台纵向移动 , 直至铣刀刃磨完 成。

7、第六步 , 将主轴转速调整为 1500r/min,工作台做上下或横向微量调整 , 通过工作台纵向移动 , 直至铣刀刃磨完 成。
