万用表的使用方法

万用表是电工电力企业、修理部门、学校实验室等部门不可或缺的仪器，起到很重要的的作用，一般的万用表都具备测量电压、电流和电阻的功能，下面我就和大家一起来介绍他的用法。

工具/原料

这里我以 GDM-8245 有源万用表为例来介绍

一、安全须知

1、此款万用表可选用的交流电输入电压分别为100V/ 120V / 230V ， 输入频率为50/60HZ.

2、供电电压不能超过额定电压的15%

3、必须要使用带有接地端的三头电源线，以防止触点，避免发生意外伤害。

二、万用表认识

1、电源开关 患束锍瓜开关按下的状态为ON，弹出的状态为OFF显示屏 显示屏分为主显示屏和副显示屏，用来显示测试结果和参数保险丝 在2A交直流电流测试时，用来保摆文特晡护过电流的公共端 在所有的测试中用来作为地线使用的主输入端 可以输入除了交直流电流以外的所有测试电流输入端分为两个2A和20A 档的输入端子测试按键 结合下面的功能实例详细进行介绍

三、基本测试详解

1、电压测试 首先选择一个电压的测试类型和范围，然后将红黑表笔分别插入到主输入端和公共端再进行测量

2、测试范围的调整 按测试键盘上的[AUTO/MAN]键，可以实现自动范围调整和主动范围调整的切换，按 up 或 down 键 可以增大和减小测试范围（其他测试的范围调整也是同样）

3、电流测试 首先选择一个电流测试类型和范围，然后连接红黑表笔到电流测试端口，电流表笔的接法是红进黑出，这里分别有2A和20A两个电流档，一定要根据被测试电流的大小来选择合适的端口

4、电阻测试 按【Ω】键，将红色表笔插入到主测试端口，黑色表笔插入到公共端，然后对电阻进行测量

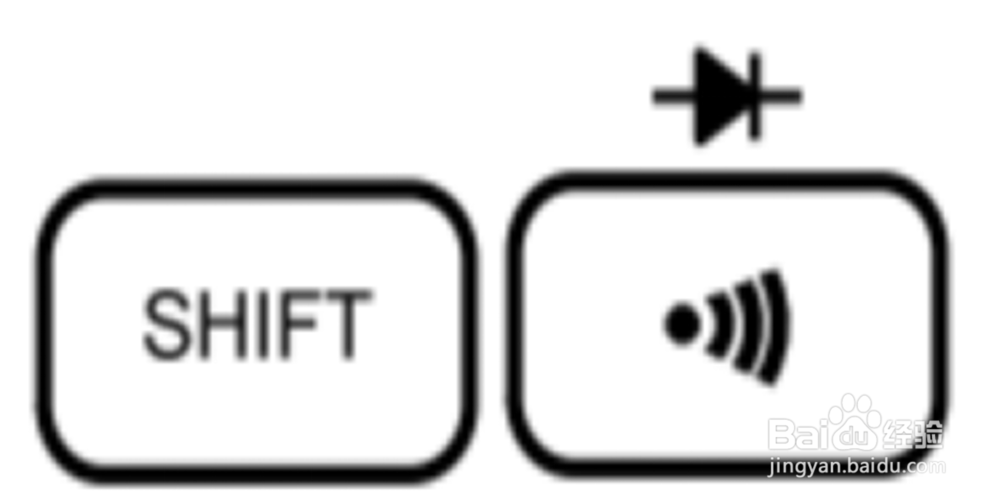

5、二极管测试 可以测量出二极管的正偏方向，首先先按【SHIFT】键，然后再按二极管键（如图所示），事傥枕败红黑表笔分别插入到主测试端口和公共端口，对二极管进行测试，若显示屏显数值则红表笔所接为二极管正极，若显示无则相反

6、通路测试 可以验证设备中的阻抗足够低以至于被视作是通路，当测试的阻抗小于5Ω的时候，万用表里的蜂鸣器会发出响声，测量时首先遽牟赓雁按键盘上的通路测试键（如图所示），然后红黑表笔分别插入到主测试端口和公共测试端口进行测量

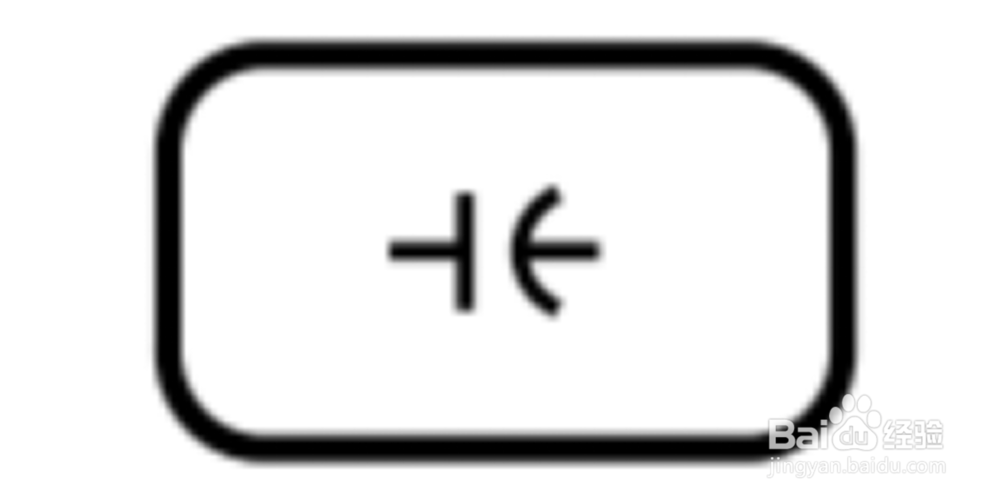

7、电容测试 可以对电容的两极之间的储电总量进行测量，首先按仪表盘上的电容测试键（如图所示），然后红黑表笔分别插入到主测试端口和公共测试端口进行测量，对显示屏上的数据进行读取
