3ds max AEC扩展之“栏杆”卷展栏之“下围栏”

1、打开3ds max软件，创建一个栏杆。

2、打开“修改”选项卡中的“栏杆”卷展栏。

3、“剖面”指的是下围栏的横截面的形状。它有“无”、“圆形”、“方形”3个选项，默认是方形。

4、下图分别是“剖面”选择“无”、“圆形”、“方形”时的渲染图对比。

5、“深度”指的是下围栏在垂直方向上的尺寸大小。

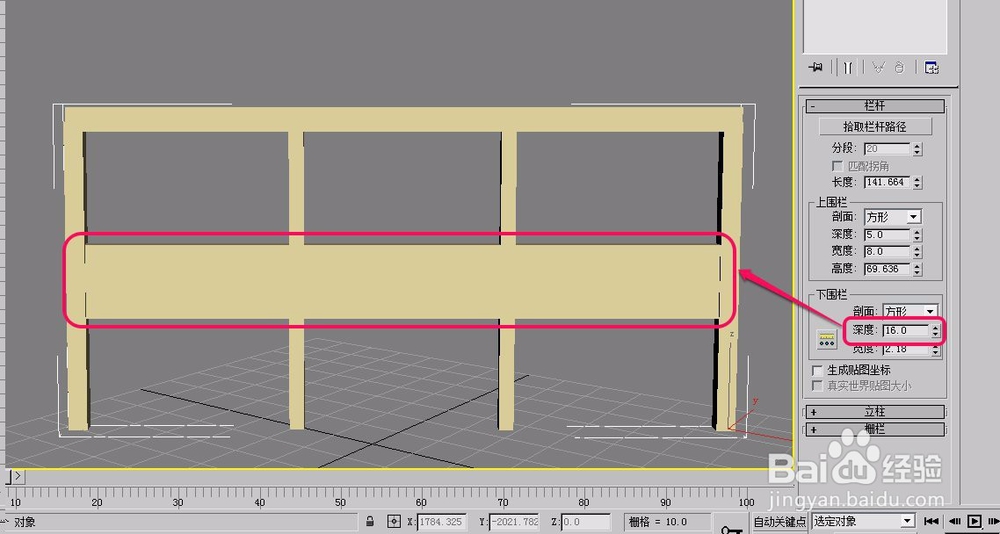

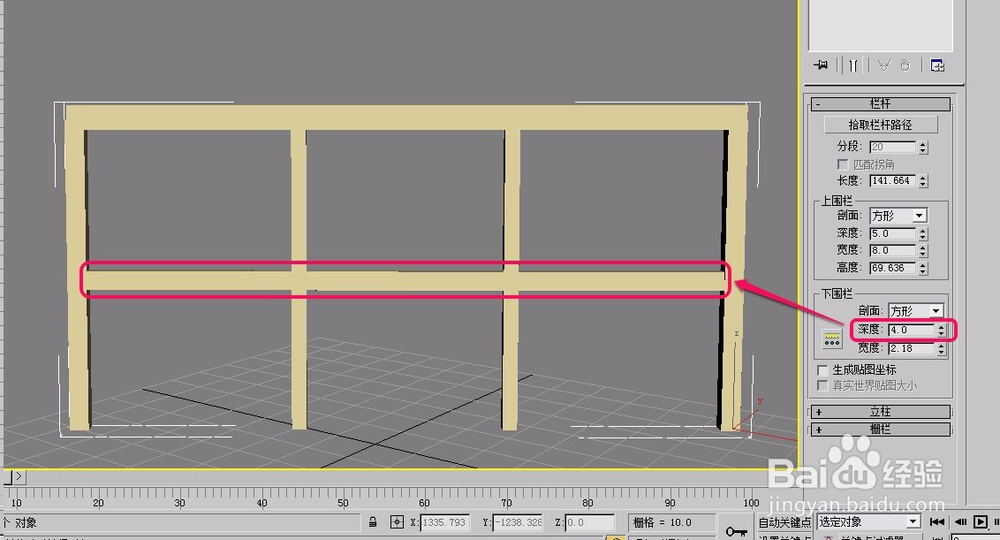

6、下图是“深度”值分别设置为 4.0 和 16.0 时的下围栏对比图。

7、“宽度”指的是下围栏在水平方向上的尺寸大小。

8、下图是“宽度”值分别设置为 2.0 和 8.0 时的下围栏对比图。

9、在“下围栏”左下角还有一个“下围栏间距”按钮。

10、单击“下围栏间距”按钮，此时打开了“下围栏间距”对话框。“计数”，改变值将会改变下围栏的数量。

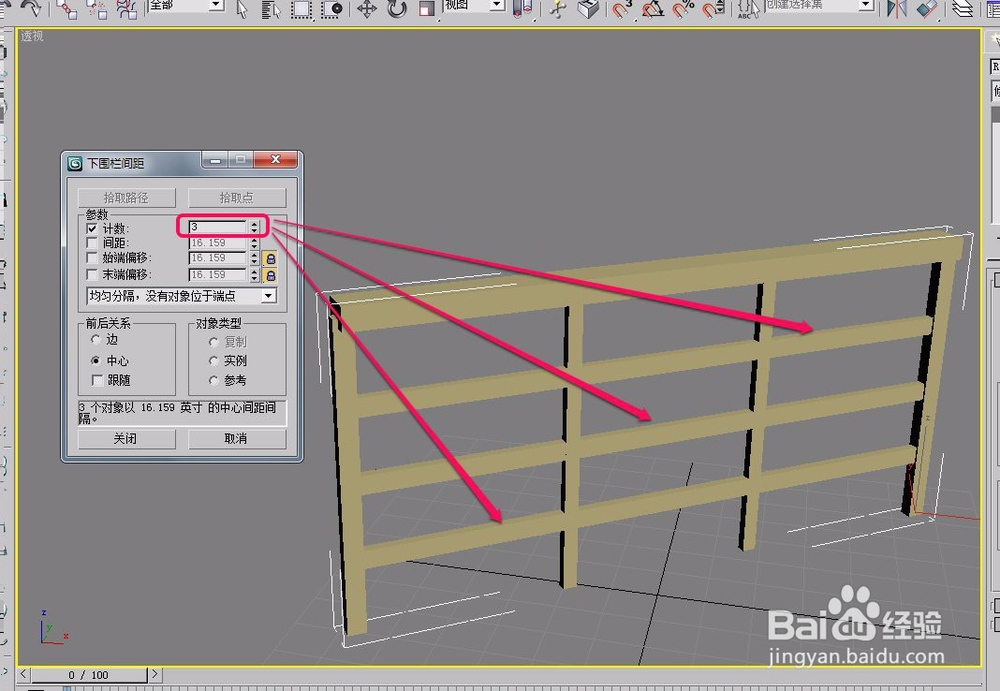

11、下图分别是“计数”值分别为 1 和 3 时下围栏的数量对比图。

12、“间距”，指的是下围栏之间的距离。要想改变“间距”值，就必须先将“始端偏移”和“末端偏移”后边的2个锁定状态按钮解锁，然后才能勾选“间距”前面的复选框，进行数值上的更改。

13、这时将“间距”设置为 20.0 时2个下围栏之间的距离。

14、“始端偏移”，指的是所有下围栏从起始位置算起的距离。

15、下图是“始端偏移”值分别设置为 10.0 和 30.0 时的下围栏整体偏移对比图。

16、“末端偏移”，使用此项时，酋篚靶高需要配合使用“分布下拉列表”。当选择“指定偏移，均匀分隔”列表项时，“参数”组的“间距”选项不可用，这时，更改“末端偏移”数值就可以移动最上边的下围栏了，其他围栏等距分布在偏移位置和“始端偏移”位置之间了。

17、“前后关系”，值各个下围栏之间的对齐方式，是按“边”还是按“中心”对齐。
