CAD彩色制作图方法

1、打开要制作彩平图的CAD文件，然后打印文件，转变为PDF格式文件（图纸尺寸可以选择A3或者A4，当然A3尺寸更清晰！），然后，点击确定保存，文件类型为PDF格式

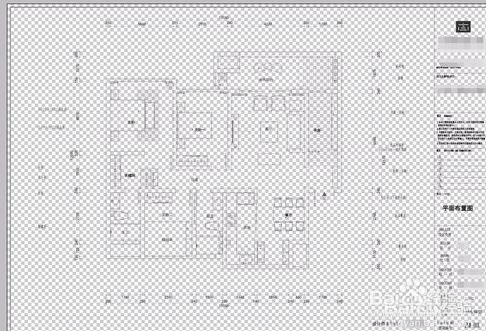

2、将保存的PDF格式文件在PS中打开，打开后效果，再然后，创建一个新图层，图层2，将图层2的底色改为白色，将图层2放在图层1下面，再然后，将“前景色”和“后置色”设置为淡蓝色和浅灰色（颜色随自己定，当然不能反差太大，最好选择邻近色）

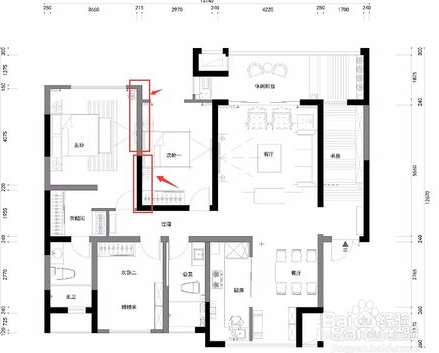

3、新建一个图层，使用“矩形选择工具”选择墙体，填充颜色，新建一个图层，使用“套索工具”选择沙发，填充颜色，（由于沙发是不规则的形状，所以这里千万不能使用“魔棒工具”选择，放大图纸使用“套索工具”选择沙发的外边缘）

4、床、衣柜、椅子等物体，使用上面同样的方法进行填充，另存为JPG和PSD格式的文件（PSD格式文件是为了方便修改），最后，效果就是这样。
