CAD中存储块之“写块”对话框详解

1、 在AutoCAD中，使用WBLOCK命令可以将块以文件的形式写入磁盘；如图所示在命令行输入WBLOCK。

2、 "写块"对话框中各项的含义如下： 源：用于指定块和对象，将其保存为文件并指定插入点。

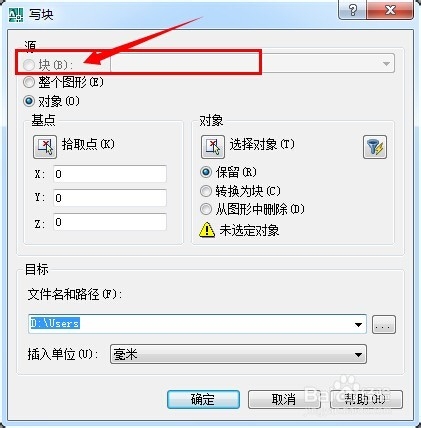

3、”块“：指定要保存为文件的现有块。从列表中选择名称。这里的现有块是指在这个图形文件中以及创建了块。

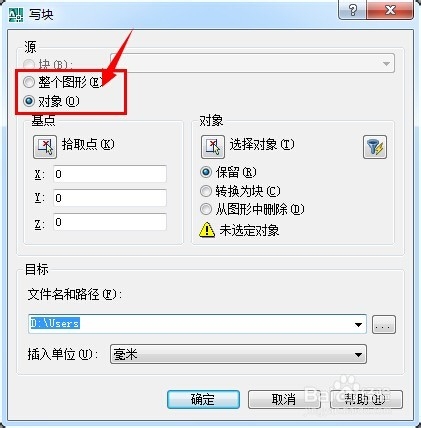

4、”整个图形“：选择当前图形作为一个块。”对象“：指定块的基点，默认值是（0，0，0）。

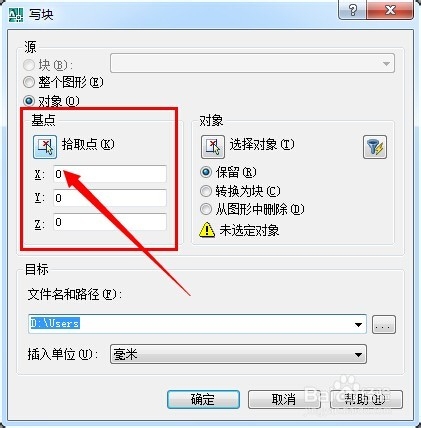

5、”基点“：指定块的基点，默认值是（0，0，0），也可以通过”拾取点“的方式确定基点。

6、”对象“：与”块定义“对话框的含义相似。

7、”目标“指定文件的新名称和新溴腻男替位置以及插入块时所用的测量单位。”文件名和路径“：指定文件名和保存块或对象的路径。”....“：显示标准文件选择对话框。
