CAD里如何定距等分线段

2025-04-08 17:11:37

1、首先打开1个cad文件,绘制一条线段;

CAD里如何定距等分线段

2、然后点击菜单上的绘图→点→定距等分;

CAD里如何定距等分线段

3、然后按提示选择线段,选完后按鼠标右键,结束选择;

CAD里如何定距等分线段

4、接着输入要分段的距离,输入后按鼠标右键,结束命令;

CAD里如何定距等分线段

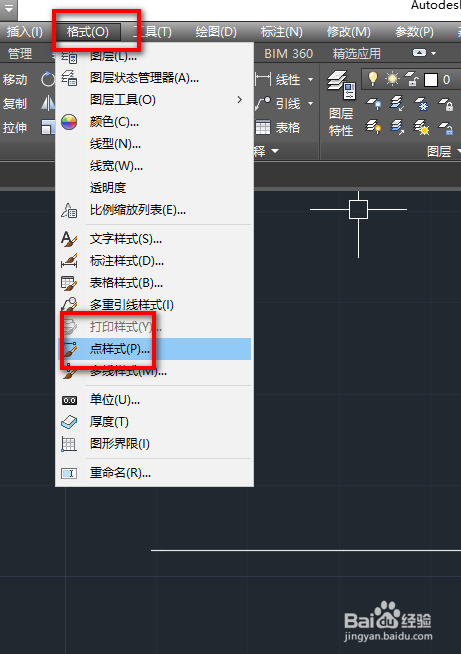

5、由于婚栀驰严默认的点样式,只有一个小点,很难区分在哪里分段,接线我们修改默认的点样式,点击菜单上的格式→点样式;

CAD里如何定距等分线段

6、然后选择一个合适点样式,点击确定,就能看到分段点在哪里了;

CAD里如何定距等分线段

7、完成后的效果如下图所示。

CAD里如何定距等分线段
