SolidWorks工程图全剖视图图的应用

2025-04-24 05:31:05

1、打开SolidWorks软件，新建工程图

2、选择针图面尺寸；

3、点击视图布局，再点击标准三视图；

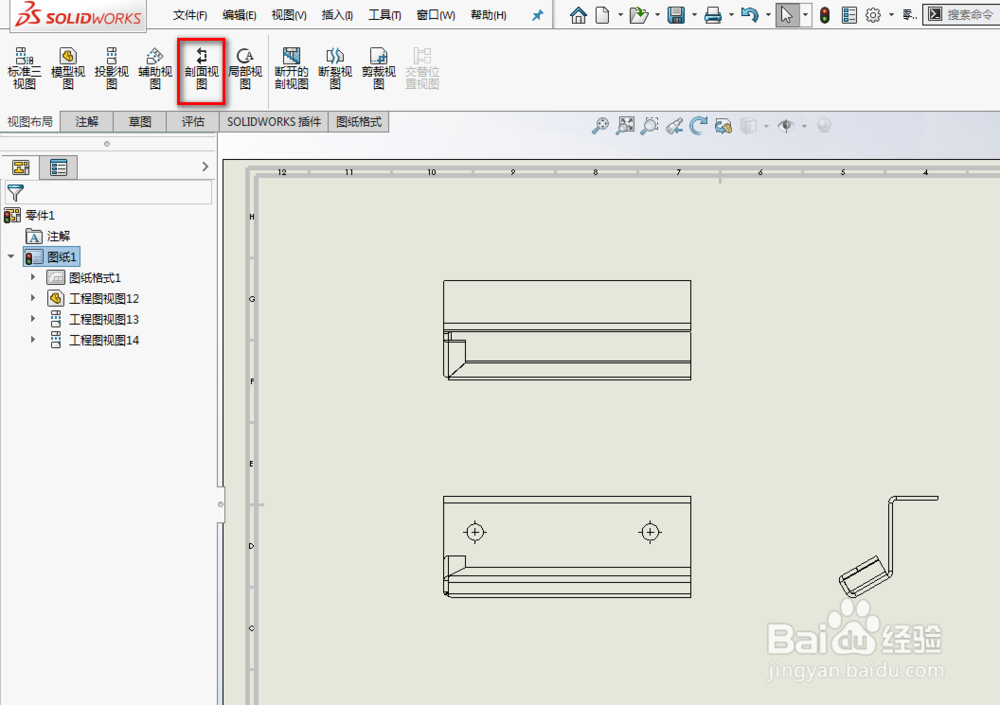

4、点击剖面视图；

5、选择剖面视图；

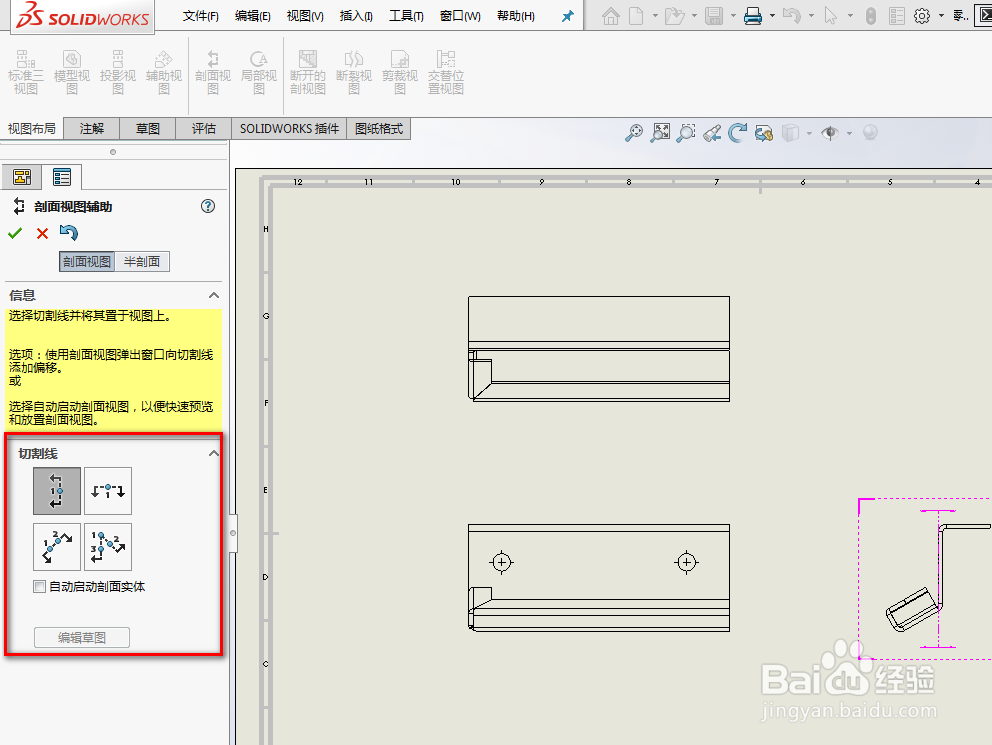

6、璇却切割线方向；

7、鼠标选择需要剖面的视图，点击确认；

8、根据需要选择剖面参数；

9、生产剖视零件；
