cad根据平面绘制剖面的方法

1、以建筑平面为例，绘制剖面图首先需要确定平面的剖切位置，并绘制平面剖切线。平面剖切位置的确定是绘制剖面的前提条件。

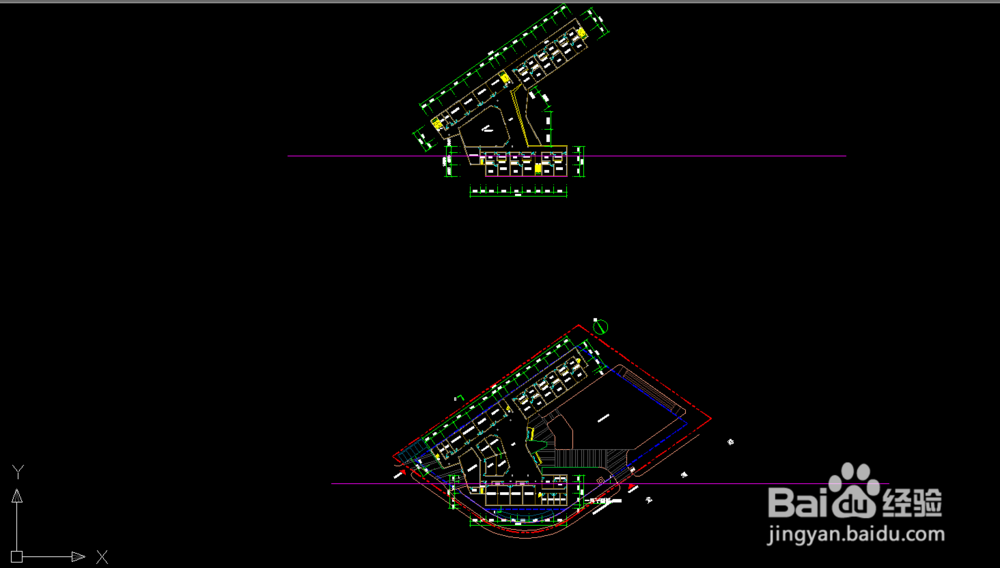

2、剖切位置确定以后，我们需要把平面旋转，是的平面的剖切线水平，然后把各层平面倾斜对齐。

3、在各层的平面绘制水平辅助线，辅助线的位置就是剖切的位置。绘制剖切线的目的是为了剖面绘制时确定每一层平面剖切的位置，剖切的物体，和看线的确定。

4、绘制好水平剖切线之后只要绘制竖向辅助线。竖向辅助线首先是轴线，再者是上下层平面变化比较大的位置。竖向辅助线还有一个好处就是校核我们的平面有没有上下对齐。

5、根据以上绘制的水平辅助线和竖向辅助线绘制建筑的剖面。首先确定层高，室内外高差，女儿墙等高度。绘图顺序是先绘制层高辅助线，再绘制楼板和梁截面，再绘制墙体，然后绘制看线。

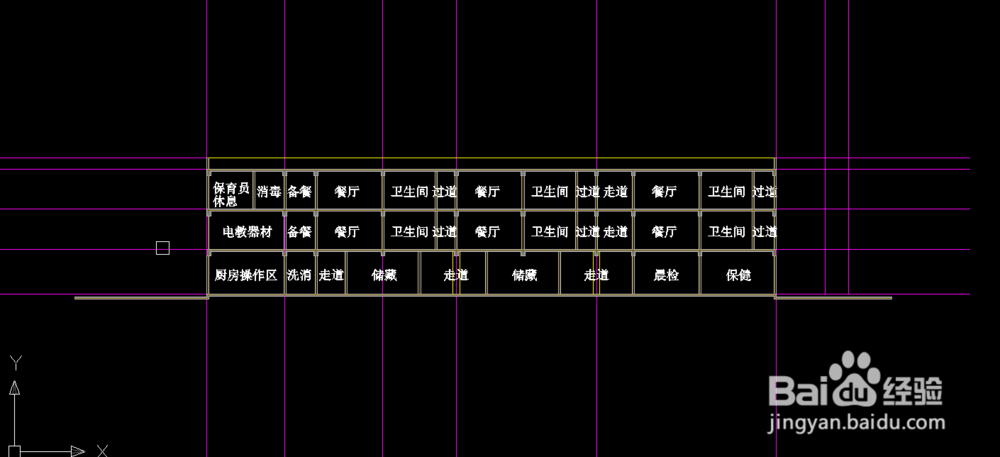

6、剖面基本框架绘制完成以后就要添加房间名称。添加房间名称的同时校核剖面的墙体，门窗是否正确。

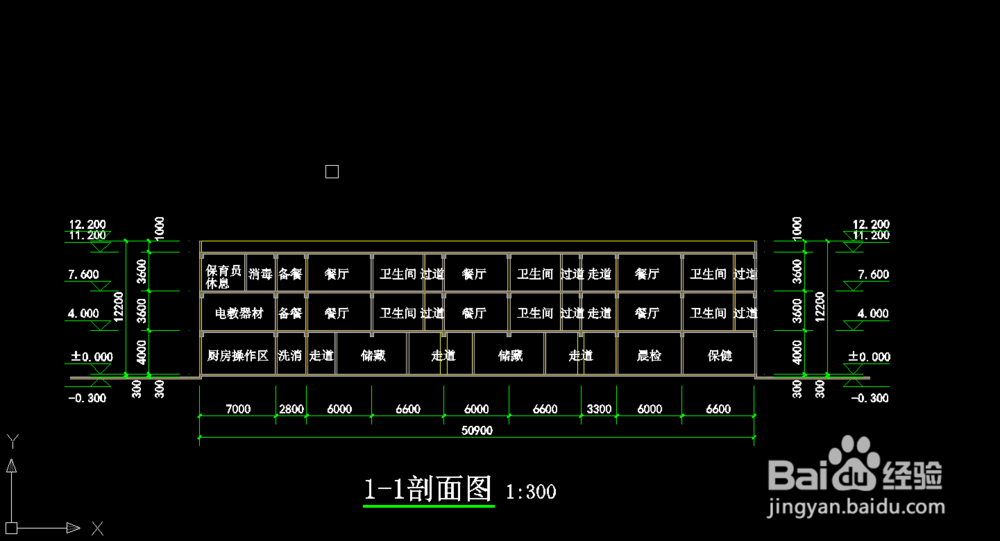

7、房间名称绘制好以后，先标注水平标注，再标注竖向标注，然后添加竖向坐标的标注，然后添加图名，最后删除辅助线。这样一个完整的剖面绘制流程就完成了。如果有什么疑问请私信本作者。
