机械制图中位置度符号怎样画啊

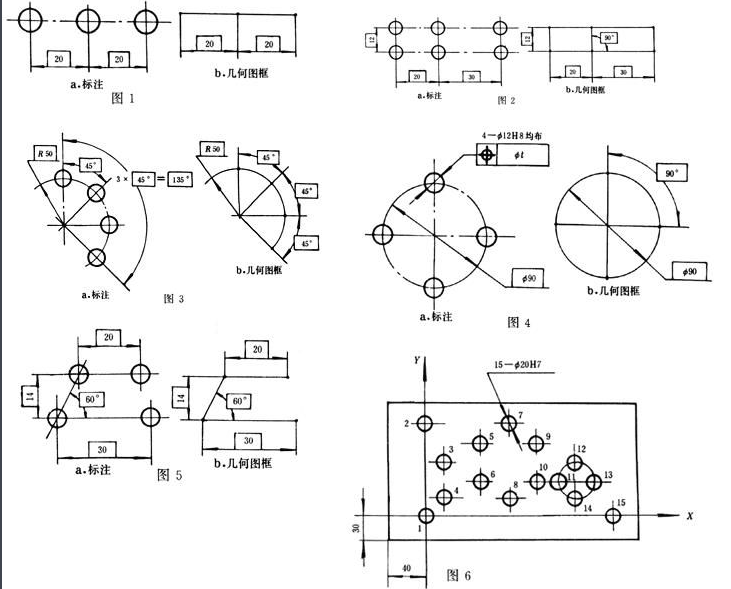

机械制图中位置度符号的画法如下图：

位置度，是指一形体的轴线或中心平面允许自身位置变动的范围﹐即一形体的轴线或中心平面的实际位置相对理论位置的允许变动范围。图样中的尺寸，以mm为单位时，不需注明计量单位代号或名称。若采用其他单位则必须注明相应计量单位或名称。

扩展资料：

公差注法

1、采用关联包容原则的位置度公差注法

当位置度公差采用关联包容原则时，应在公差格内采用“0 ”形式标注。

在图27中，四个孔的实际轮廓必须分别遵守直径为10mm（孔的最大实体尺寸）的四个关联最大实体边界，各最大实体边界的轴线必须保持图样给定的几何图框关系。

2、采用最大实体原则的位置度公差注法

当位置度公差采用最大实体原则时，应在公差框格中标注符号“ ”。

在图28中，四个孔的实际轮廓必须分别遵守直径为9.9mmA（孔的实效尺寸）的四个关联实效边界，各实效边界的轴线必须保持图样给定的几何图框关系。

3、基准要素采用最大实体原则的位置度公差注法

在位置公差采用相关原则时，其基准要素也可以根据需要采用最大实体原则，其标注方法为在相应的基准字母之后加注符号“ ”。此时基准要素的理想边界由基准要素自身所采用的公差原则来确定。
