西门子S7 200 通讯的编程步骤 --- 自由口通讯

1、自由口通讯使用 SMB30（口 0）和 SMB130（口 1）来定义通讯口的工作模式。SMB30/SMB130 各位的定义如下：(使用自有口通讯，SM30.0 和 SM泌驾台佐30.1（SM130.0 和 SM130.1=0）必须分别为 1 和 0。)

2、发送依宏氽墓指令 （ XMT ）使用 XMT 发送指令可以把存于缓冲区中的数据，一次发送一个或多个字节的数据，最多为 255 个。发送完最后一个字符后还可以连接到一个发送完中断（端口 0 为 9，端口 1 位 26，见下表）。和 XMT 有关的寄存器：SMB4 的 SM4.5 和 SM4.6。SM4.5=1 时，口0 发送完毕；SM4.6=1 时，口 1 发送完毕。由以上可以看出，有两种方法可以检测端口 0 或 1 的数据发送状态：一种是利用中断，一种是利用寄存器 SMB4 的第 5 位（口 0）和第 6 位（口 1）。说明：T+0：发送信息的字节个数需要提前定义。T+1～T+255：要发送的数据字节

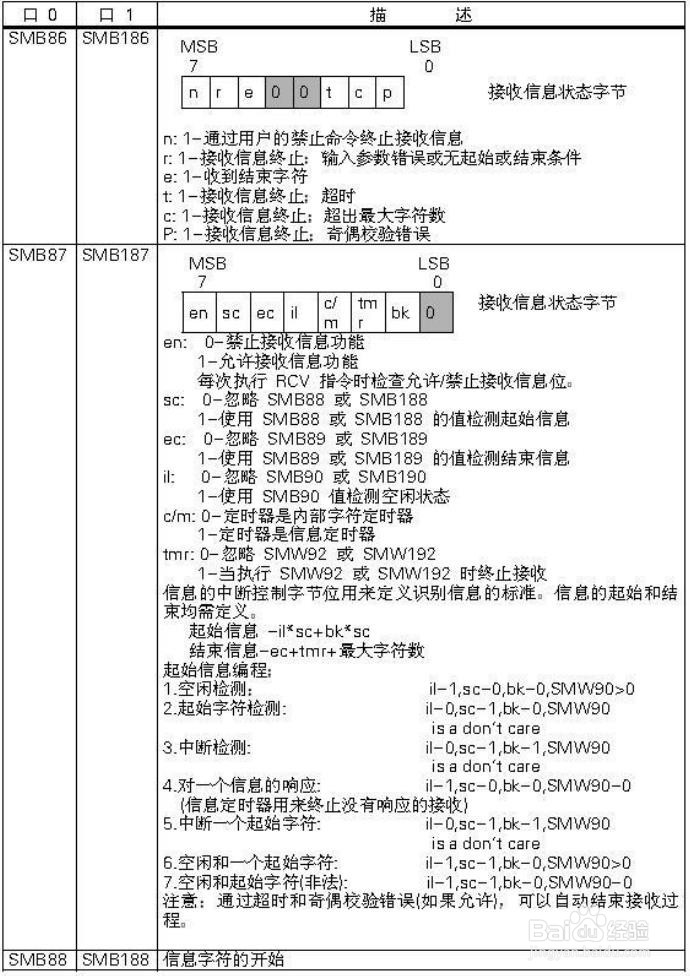

3、接收指令 （ RCV ）使用接收指令（RCV犬匮渝扮）可以从端口 0 或 1 接收一个或多个字节的数据（最多 255 个），矣喾动痞并存于数据缓冲区。接收完最后一个字节后可以连接到一个接收完中断说明 ：T+0：接收字符计数，在接收到结束字符时自动清零T+1：起始字符，在 SMB88（口 0）或 SMB188（口 1）中定义T+2～T+244：接收到的数据字节T+255：结束字符，在 SMB89（口 0）或 SMB189（口 1）中定义说明 ：1、SMB86/SMB186：接收终止状态信息寄存器，含有接收终止原因的信息；2、SMB88/SMB188：信息起始位字节（如发送的信息有起始位，将把此寄存器的内容和接受信息的每一字节相比较来，检测确认后续字节是否是信息。因此，在编程时，需要在通讯初始化时，把信息启动位字节传入 SMB88 或 SMB188）；3、SMB89/SMB189：信息停止位字节（如发送的信息有停止位，将把此寄存器的内容和接受信息的每一字节相比较来，检测确认信息是否已传送完毕。因此，在编程时，需要在通讯初始化时，把信息启动位字节传入 SMB89 或 SMB189）；4、SMB90/SMB190：信息空闲状态的时间（ms），空闲线时间后接受的第一个字节是信息的开始；5、SMB94/SMB194：接受的最大字符数（1～255）。
